事業概要
ニデックアドバンステクノロジーの事業内容を動画でご紹介します。
積み重ねてきた信頼の技術市場ニーズに応えるために培った技術は世界中の生産ラインで活躍しています。
私たちの製品は、日々進化する最先端の電子部品を高速・高精度で計測・検査するニーズから生み出され、さまざまな要素技術を積み重ねて具現化してきました。検査機器の心臓部を担う高性能ICとソフトウェア、サブミクロン単位での加工・組立を行う装置ハードウェアとフィクスチャー製品、2次元3次元の光学・画像処理技術や3次元加工技術。これらの技術を高い次元で融合させること、幅広い分野のエキスパート集団であることが私たちニデックアドバンステクノロジーの強みです。

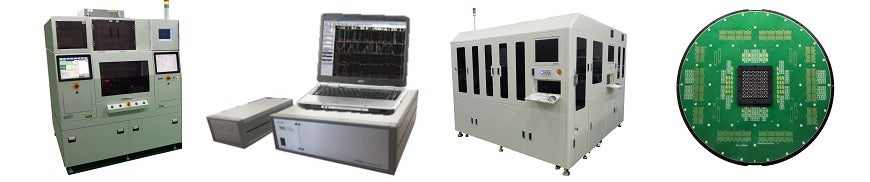

主要取り扱い製品について
自動電気検査装置
MCM、CSP、BGA等の半導体パッケージ基板、マザーボード等の各種プリント基板、タッチパネルの導通絶縁（OPEN/LEAK）の検査を高速高精度で行う装置です。
電気検査用テスター
電気検査装置の心臓部であるテスターは、低電圧から高電圧、低抵抗から高抵抗までのワイドレンジな導通絶縁検査を実現します。
検査用治具
検査対象の導体や電極パッドを高精度でプロービングする検査治具に加え、検査ポイントの抽出や検査ログを解析するソフトウェアを提供しています。
光学式検査装置
フォトマスクや内層板･外層板で発生する導体パターンの導通絶縁、半田バンプ･ビア穴の形状や傷･汚れを光学技術で検査・測定する外観検査装置を多彩にラインナップしています。
プローブカード
当社のプローブカードは、高度なウェハテストの課題に最適なソリューションです。
車載向け計測器/データロガー
各種計測データを、高速に記録・分析します。ADAS（先進運転支援システム）や機能安全テスト（ISO26262）、車体検査など、お客様のご要望に合った製品をご提供します。
