解决方案案例

用于数据中心热移动的空冷风扇


NEEDS
希望为自家公司的服务器开发最佳的冷却风扇
SOLUTION
从设计开始就以协作体制提供最大限度发挥了技术能力的定制化产品

数据时代的主角——冷却风扇,是服务器稳定运行的关键

机架林立的数据中心,机架上堆叠着各种服务器。服务器是支持数字社会的主角。服务器也和PC一样,搭载着CPU和HDD,许多客户端需要24小时使用服务器,因此,服务器需要具有比PC更高的可靠性、性能和可扩展性,而采用多处理器、冗余电源和风扇。此外,在当今社会,我们希望在有限的数据中心区域内处理尽可能多的数据,因此在每台服务器内都高密度地安装了设备。

为此,为了冷却服务器并防止热失控,风扇也需要具备特殊性能。Nidec从2000年开始为服务器开发风扇。除了风量和可靠性之外,根据实机的规格导出最大效率,在定制性方面也得到了很高的评价。/p>

发挥电机开发能力、CAE技术能力,提供高风量、高静压的冷却风扇

风量通常由转速决定。PC用风扇通常每分钟旋转5000次,而服务器用风扇每分钟旋转30000次,约为PC用风扇的6倍。将马达做得大一些,转速就能加快,但这样一来就会使风道变窄,而无法有效增加风量。Nidec通过在开发和制造中积累的专业知识开发出了一种小型大功率的无刷直流电机。该无刷直流电机的叶片形状和方向都非常考究,能供为客户提供符合其要求的冷却风扇。

此外,为了能够在高密度搭载有CPU等的服务器中传播风,不仅要重视风量,还要重视静压 (在风静止时推动周围环境的力) 。用于产生高静压的是串联连接两个风扇的双反转螺旋桨风扇。通过在同一旋转轴上串联旋转方向相反的2台轴流风扇,抑制风因旋转力而扩散,形成直线前进的风的流动。Nidec通过使用超级计算机进行分析来彻底模拟风的流动,快速找到兼容高风量和高静压的结构,并活用于产品开发。

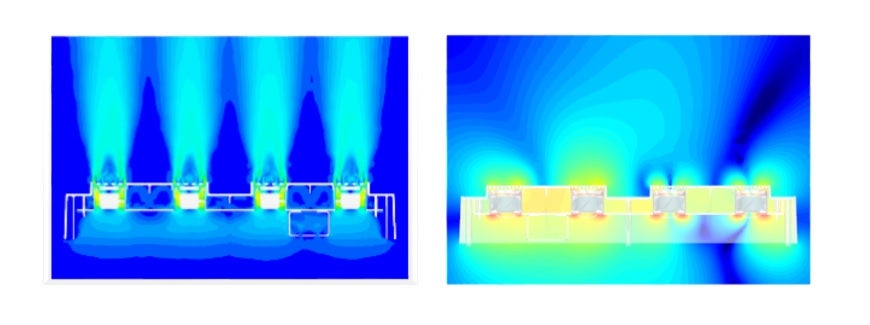

使用超级计算机进行分析

通过贴近客户的共同研发体制为高性能服务器的开发做出贡献

由于风扇马达具有较高的静压力,因此一旦风扇发生故障,就会在风的流路中发生逆流,服务器内的温度会在短时间内上升。因此,我们还提出了冗余的方案,可以并行放置许多风扇并确保服务器的能力,直到更换工作完成。

随着大数据和5G等的普及,制造商之间在服务器性能和尺寸方面的竞争正在加剧。在需要改进到极限的产品开发现场,风扇的研发不止步于标准品, Nidec的工程师也出席并参与共同开发。提供符合客户需求的高附加值产品也是Nidec的擅长之处,今后,我们将继续听取客户的需求并不断提升提案能力。

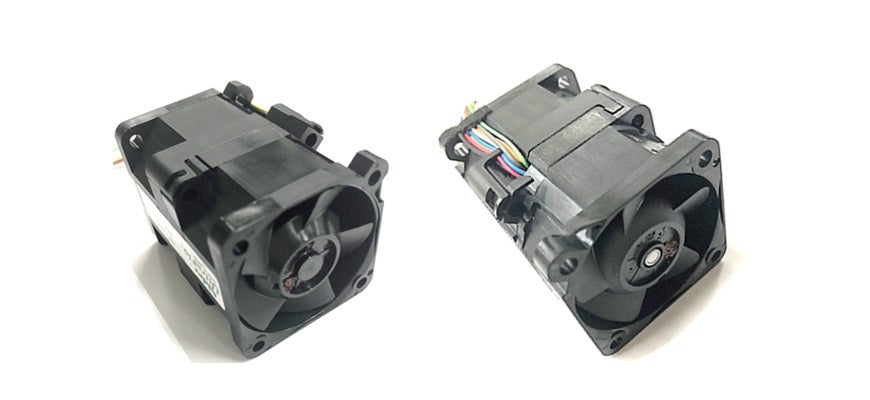

服务器用双反转螺旋桨风扇
