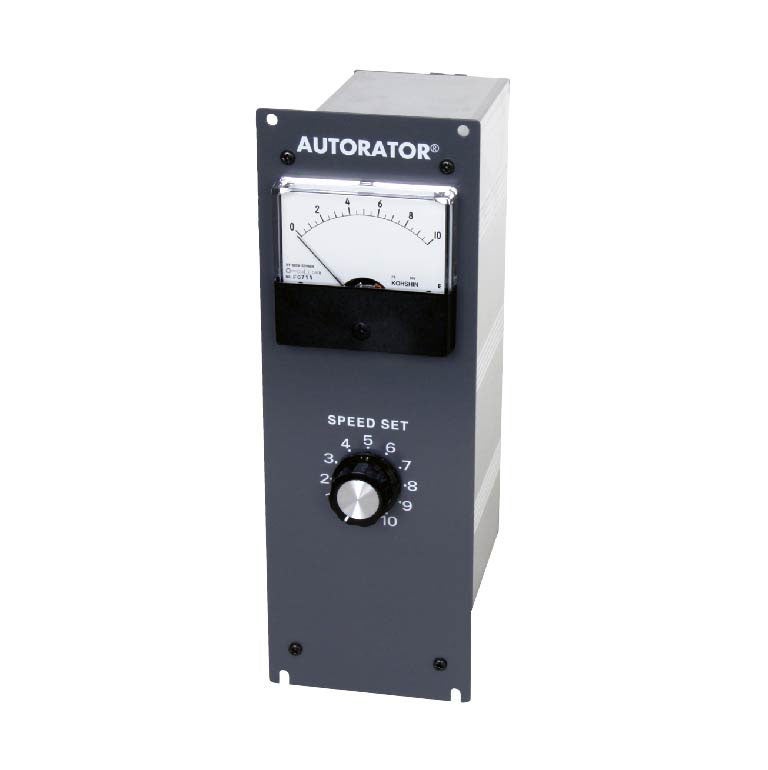

オートレータ LACシリーズ
取扱い会社名： ニデックドライブテクノロジー株式会社
遠隔操作用自動制御システム
- 特徴：
- 設定が簡単な高精度制御、低価格自動制御、広変速制御、あらゆるシステム制御と各種外部出力が可能
製品データ
基本情報
| 機種・型式 | LA（U）－ C□A |
|---|---|
| 電源電圧 | 非防爆仕様：L□C-1□型：単相100/100・110V 50/60・60Hz （電圧変動：±10％以内のこと、周波数変動：±10％以内のこと、波形歪のないこと） |
| 容量※ | 150VA以下トランスを使用する場合、150VA以上にしてください。100/110V 60Wパイロットモータは200VA以上にしてください |
| 制御方式 | 速度フィードバック方式（ハンドル操作も可能） |
| 速度検出方式 | マグネチックセンサ（変速機に内蔵） |
| 変速比および制御範囲（RXMKR） | 1：100、50Hz：8.3 ～ 833rpm、60Hz：10.0 ～ 1000rpm |
| 変速比および制御範囲（NRXMKR） | 1：60、50Hz：8.3 ～ 500rpm、60Hz：10.0 ～ 600rpm |
| 変速比および制御範囲（SCMKR） | 1：4、50Hz：93 ～ 375rpm、60Hz：112 ～ 450rpm |
| 変速比および制御範（OMKR） | 1：15、50Hz：16.7 ～ 250rpm、60Hz：20 ～ 300rpm |
| 負荷変動（RXMKR・NRXMKR） | ±2.5rpm（低速）～ ±5rpm（高速） |
| 負荷変動（SCMKR-E） | ±2.25rpm |
| 負荷変動（OMKR-E） | ±3rpm |
| 負荷変動（FFB） | 無段変速の特性に準じる |
| 電源電圧変動 | ±0.01％以下 |
| 電源周波数変動 | ±0.01％以下 |
| 周囲温度変動 | -0.05％/10℃以下（外部速度設定の場合＋0.1％/10℃以下） |
| 速度設定入力 | 4番端子：DC10V/変速比 ～10V（0Vは6番端子）入力インピーダンス10kΩ以上 |
| メータ（追従）出力 | 5番端子：DC10V/減速比 ～10V（0Vは6番端子）。最大5mA |
| 周波数出力 | 速度検出器：60P/R、電圧出力時：出力インピーダンス（R）3.3kΩ±5％・Lレベル最大0.5V・シンク電流最大20ｍA、オープンコレクタ時：印加電圧（7番端子+、8番端子-）最大28V・Lレベル最大0.5V・シンク電流最大20ｍA |
| 備考 | 無段変速機の起動回路はオートレータには内蔵していませんのでお客さまにてご用意ください |
| ※ | 異電圧の場合は、別途トランスにてオートレータへの入力が200Vまたは100Vになるようにしてください |
