工作機械｜マシニングセンタ｜5軸マシンニングセンタ
HX500
取扱い会社名：ニデックオーケーケー株式会社
最大加速度１G、早送り速度65m/minで生産効率を向上 クラス最高レベルの省スペースを実現
伝統の高剛性構造に加え、クラス最高レベルの省スペースと早送り速度を実現した高能率加工機 。航空機部品や電気自動車、ロボット向け複雑多様な小型部品の加工工程集約に貢献
- この製品に関するお問い合わせ
- お問い合わせ先
製品データ
製品スペック
| 早送り速度 | （X・Y・Z)65m/min（加速度1G） |
|---|---|
| 早送り速度（A／B） | A:50 B:100min-1 |
| 最大積載寸法 | φ630×H400mm |
| 最大積載質量 | 350kg |
| 主軸テーパ穴 | 7/24テーパ No.40 |
| 主軸回転速度 | 100～15000min-1 |
| 主軸トルク（15%ED/連続） | 70.7/35.3N・m |
| 主軸出力（15％ED/連続） | 37/18.5kW（49.6/24.1HP) |
特長

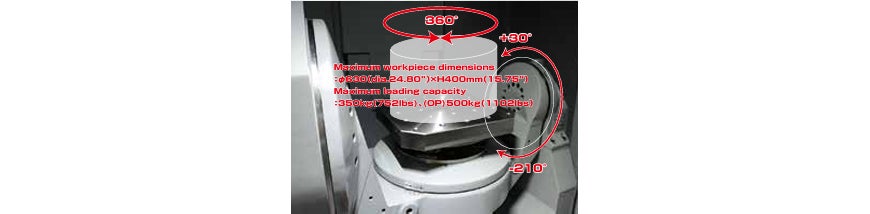

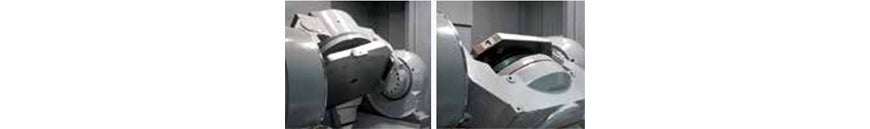

AB軸は反転可能なDDモータ駆動トラニオンテーブル採用
トラニオンテーブルは、高剛性仕様のデュアルディスククランプ 方式を採用し、A軸：4170N・ｍ、Ｂ軸：2540Ｎ・ｍのブレーキ 保持力を確保。 パレットクランプにマルチダブル（油圧とメカ）クランプ方式を 採用し、47500Nのクランプ力を実現。また、停電時もパレット を保持し続け安全性も確保。 スムーズな切屑の排出を可能にした機械構造（A軸旋回範囲 アップ）反転状態で連続加工が可能。
DDテーブルを採用。
.jpg)

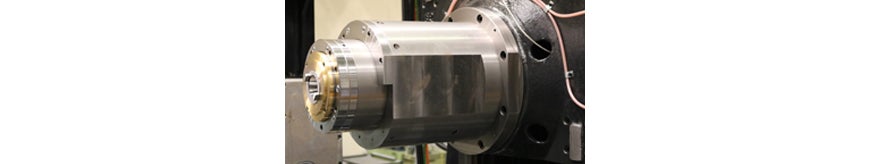

高速主軸と非切削時間の短縮で高い生産性を実現
主軸回転数は15000min-1(26/18.5㎾)でアルミ材の削り出し加工に威力を発揮。
早送り速度65m/min、最大送り加速度（1G）で非切削時間を短縮し高い生産性を実現しました。
| 主軸テーパ | No.40 |
| 主軸回転数 | 15000min-1 |
| 最大出力 | 26/18.5㎾ |
| 主軸径 | Φ70㎜ |

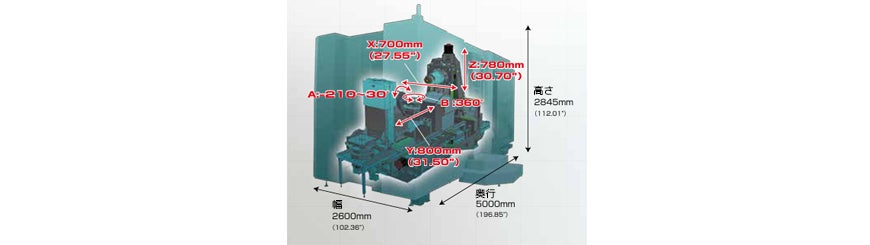

ストロークとフロアスペース
同クラスの当社製横形マシニングセンタと同等フロアスペースに設置が可能です
.jpg)

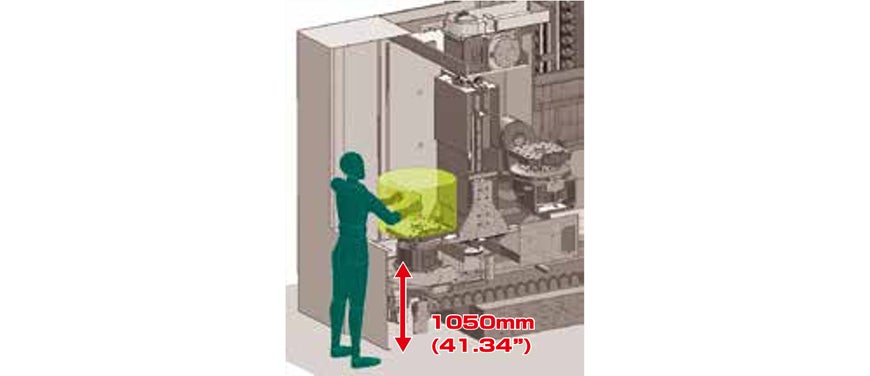

ニデックオーケーケー独自のAPC 機構
当社独自のパレットチェンジャー機構（特許番号 特許第7246253）により、段取り時のパレット高さを1,050mmに抑え、良好な作業性を確保しました。ワーク段取り作業をステップ無しで余裕も持って行うことができます。 ワーク段取り作業をステップ無しで余裕も持って行うことができます。

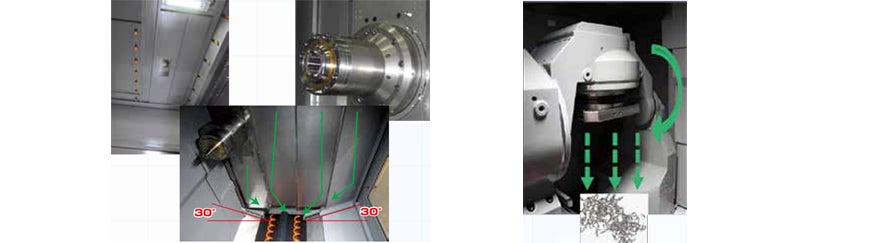

切屑排出性が向上
センタートラフ構造のベッドと大容量の天井シャワー、クーラントカーテン、主軸ノーズ上洗浄ノズルを標準装備。

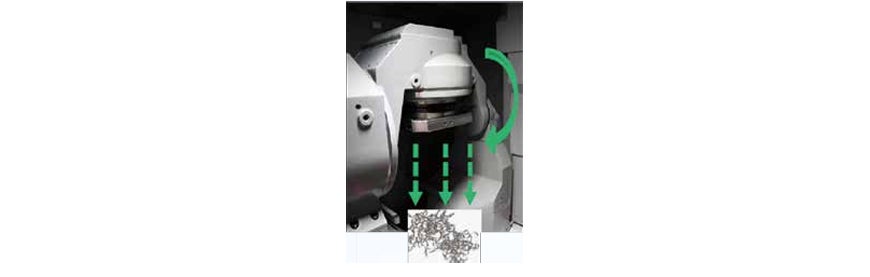

反転可能なトラニオンテーブルは、切屑を直接センタートラフへ落とします。
