ファイバーレーザー切断ヘッド

取扱い会社名：ニデックマシンツール株式会社

この製品に関するお問い合わせ
お問い合わせ先

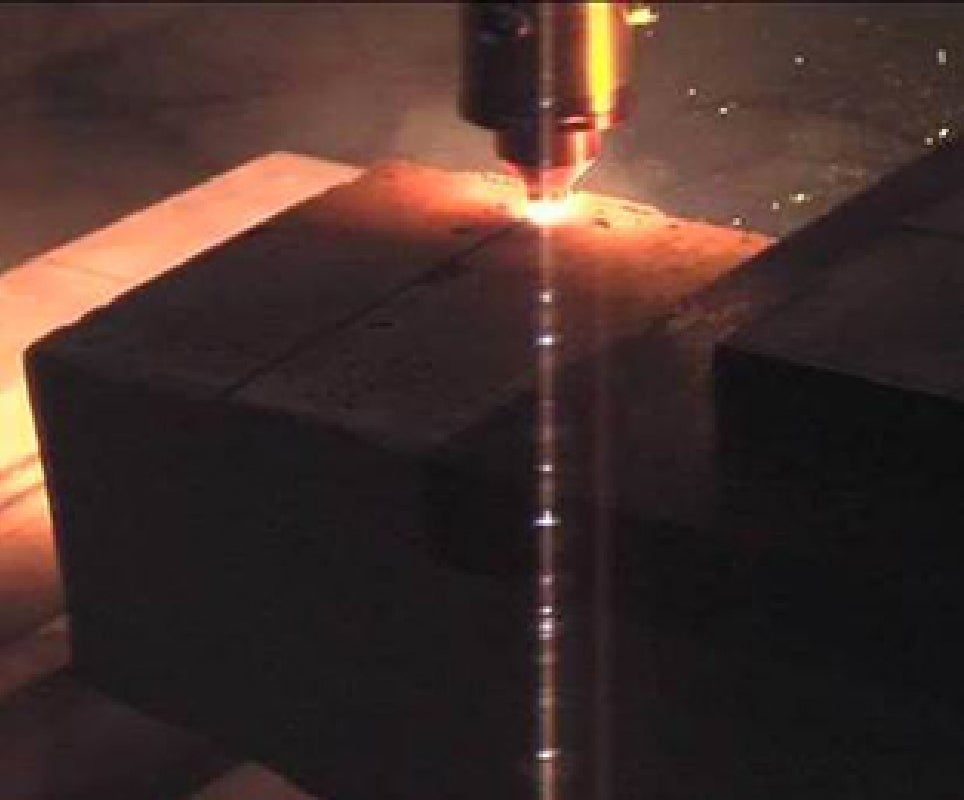

ファイバーレーザー切断ヘッドは、独自の光学系により生み出される、切断に最適なビームプロファイルにより、高能率・クリーンカットを実現。

特徴

独自のビーム強度により高品質な切断面を実現

　

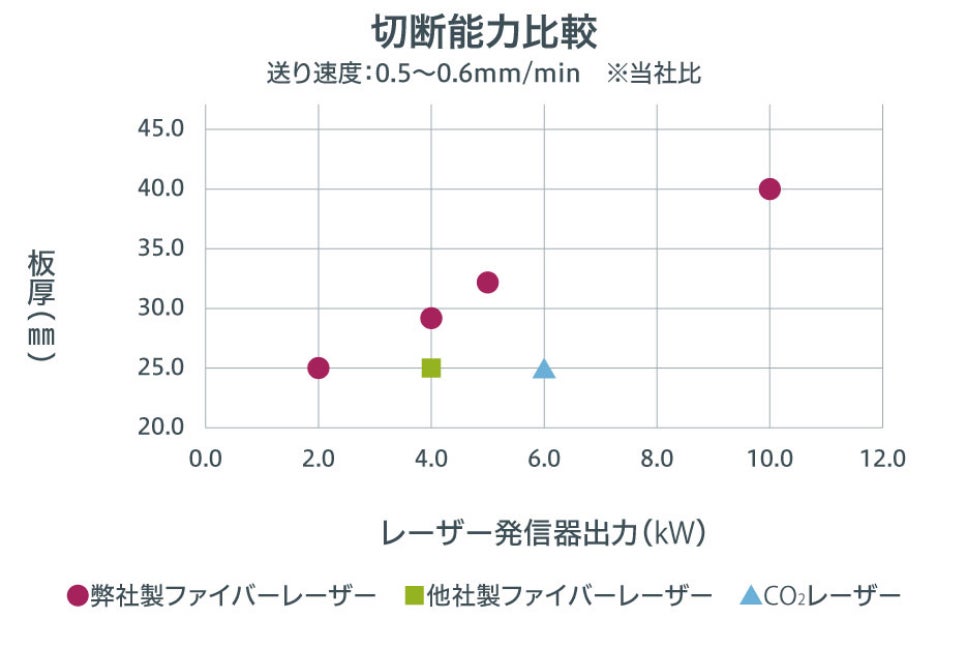

  • 当社独自の切断に最適なビームプロファイル形成技術により、発振器出力あたりの切断能力を劇的に向上させることが可能です。
  • 高価になりがちな発振器のダウンサイジング化に貢献します。

    • 従来製品による切断面

    　　　　　　
    材質軟鋼（25mm)
    出力5kW
    アシストガス酸素

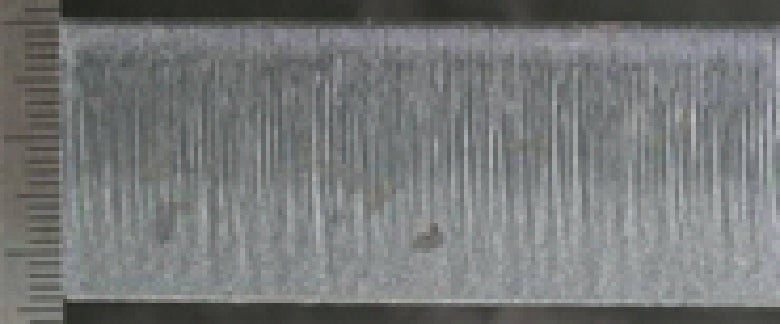

    当社ヘッドによる切断面

    　　　　　　
    材質軟鋼（25mm)
    出力2kW
    アシストガス酸素

    スペック

    本体仕様

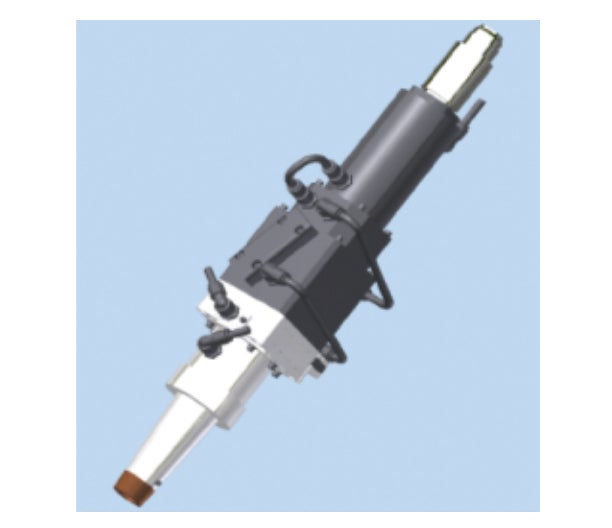

    製品写真

    ※ヘッドは発信器とのセット販売です。

    ヘッドサイズ 580mm×φ90mm
    質量 14kg
    焦点距離 BK-S 250mm
    BK-M 300mm
    BK-L 350mm
    使用出力 ～最大10kW
    集光倍率 1.5倍

    発信器仕様

    出力
    (kW)    		 型式
    (IPG社製)    		 QBHコネクター
    (HLC-8)    		 ファイバーカプラー
    (内蔵型)
    1.0 YLS-1000-CT 標準付属 標準付属
    1.5 YLS-1500-CT
    2.0 YLS-2000-CT
    3.0 YLS-3000-CT
    4.0 YLS-4000-CT
    5.0 YLS-5000-CT
    6.0 YLS-6000-CT
    7.0 YLS-7000-CT
    8.0 YLS-8000-CT
    10.0 YLS-10000-CT
