工作機械｜マシニングセンタ｜横形マシニングセンタ
HMシリーズ HM800/HM1000S
取扱い会社名：ニデックオーケーケー株式会社
クラス最速・最強の性能！基本性能を徹底的に高め、コストを抑制
スピード、精度、パワー、剛性。マシニングセンタの基本性能を徹底的に高め、コストを抑えた、横形マシニングセンタの人気シリーズ。 クラス最速・最強を誇る、驚きの性能アップを実現しました。
- この製品に関するお問い合せ
- お問い合せ先
ＨＭ800
製品スペック
| 各軸移動量（X/Y/Z) | 1400x1100x1050mm |
|---|---|
| パレット寸法 | □800mm |
| テーブル最大積載重量 | 2000kg |
| 早送り速度(X,Y,Z) | 48m/min |
| 主軸回転速度 | 12000（OP：8000）min-1 |
| 主軸テーパ | No. 50 |
| 工具本数 | 40 (OP：60,80,116,120,176) |
ＨＭ1000S
製品スペック
| 各軸移動量（X/Y/Z) | 1400x1100x1000mm |
|---|---|
| パレット寸法 | □1000mm |
| テーブル最大積載重量 | 2500kg |
| 早送り速度(X,Y,Z) | 48m/min |
| 主軸回転速度 | 12000（OP：8000）min-1 |
| 主軸テーパ | No. 50 |
| 工具本数 | 40 (OP：60,80,116,120,176) |
製品の特長

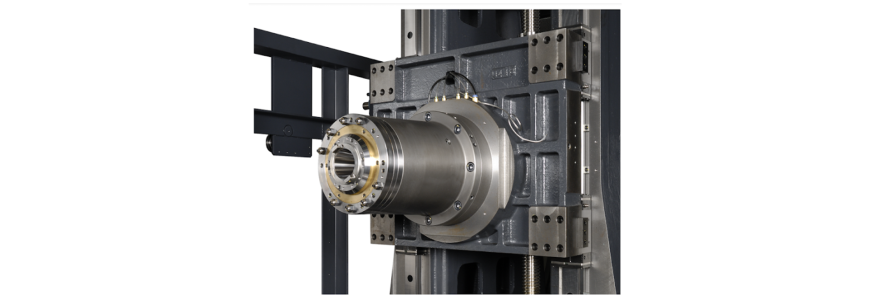

主軸
主軸回転速度は8000min-1で、BT50・主軸軸受内径φ100mm・30/25kW※の高出力モータを採用。 ※制御装置FANUC仕様は、40/30/26k
構造
早送り、ATC、テーブル旋回、APCのスピードアップにより非切削時間の短縮と生産効率の向上に貢献。

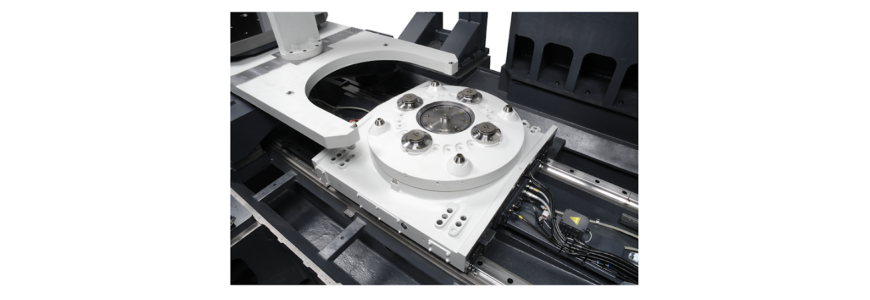

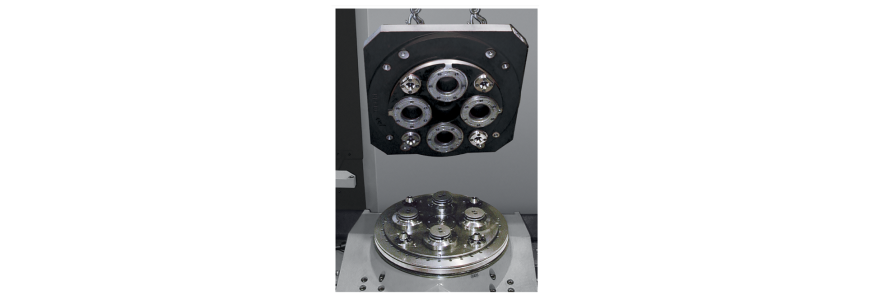

パレット位置決め、クランプ
パレットは、OKK独自のマルチクランプ方式とテーパコーン方式で精度向上。 任意割出テーブル仕様に転がり駆動の精密減速装置※を採用し、高速割出、剛性向上を実現。
