工作機械|大形工作機械|門形五面加工機

MVR-Cx

取扱い会社名:ニデックマシンツール株式会社

この製品に関するお問い合わせ
お問い合わせ先

シンプルに、使いやすく。大物加工の頼れる相棒

MVRCx

MVRCx

MVR25Cx

  • コラム門内幅の距離(mm)
  • 2,050
  • ワーク取付面から主軸端面までの距離(mm)
  • 1,650

MVR30Cx

  • コラム門内幅の距離(mm)
  • 2,550
  • ワーク取付面から主軸端面までの距離(mm)
  • 1,650

特長

やさしい操作性・保守性で シンプルに、使いやすく

製缶加工をはじめ、一品物・小ロットでの加工を扱うお客様の生産活動を、効率的に。

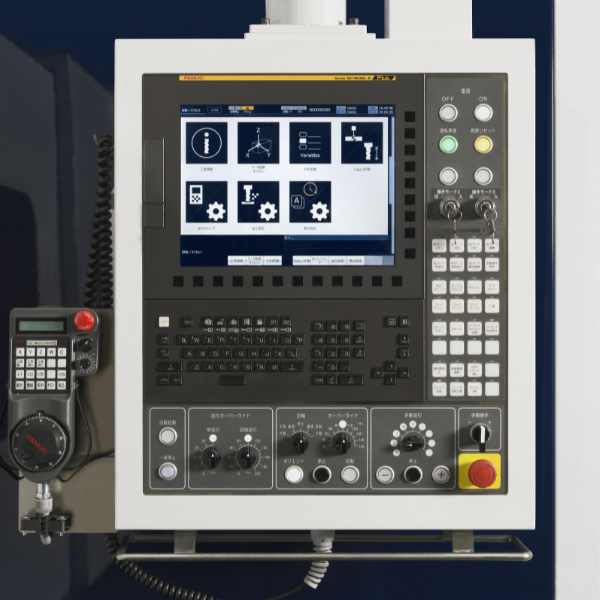

オリジナル画面 Nidec Navi

オペレータ様の作業を効率化

Original screen Nidec Navi

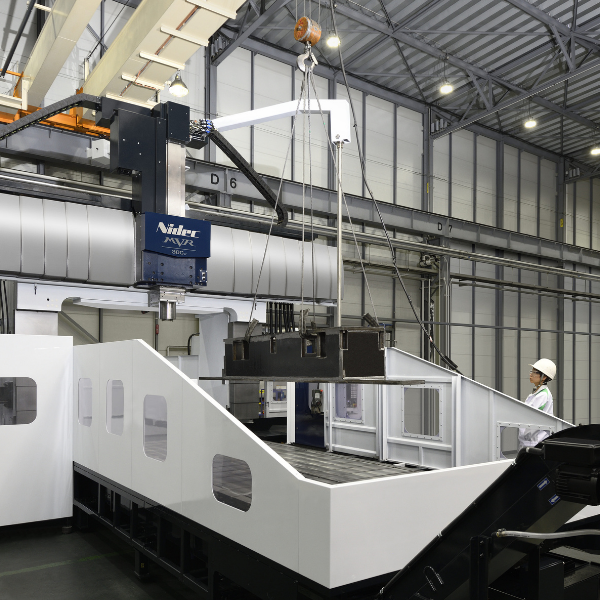

テーブル両側面のクーラントガード(Opt.)

切粉飛散を防ぎながら、ワーク設置をしやすく

Coolant   guards on both sides of the table (Opt.)

多様な大物部品を高能率に生産

非切削時間はミニマムに

早送り速度:X軸 30m/min Y軸 32m/min Z軸 20m/min W軸 5m/min
ATC(自動工具交換)、AAC(自動アタッチメント交換)、AAI(自動アタッチメント割出)に対応

便利なアタッチメントを標準装備

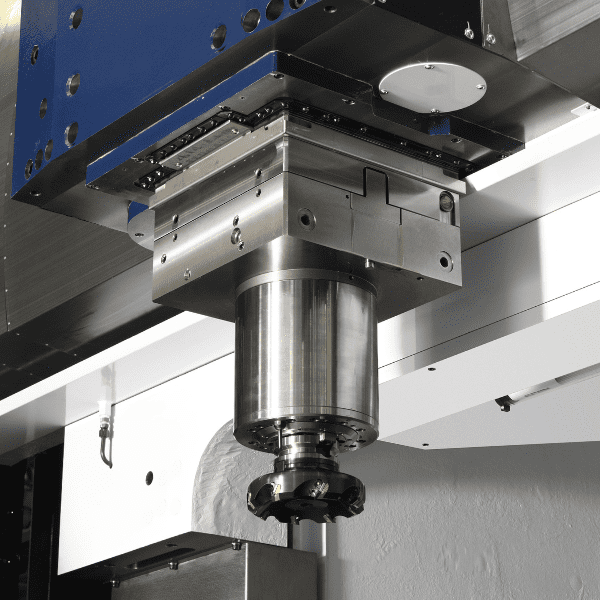

φ220mmのエクステンションヘッド

複雑なワークへの接近性良好、能率UP

φ220mmのエクステンションヘッド

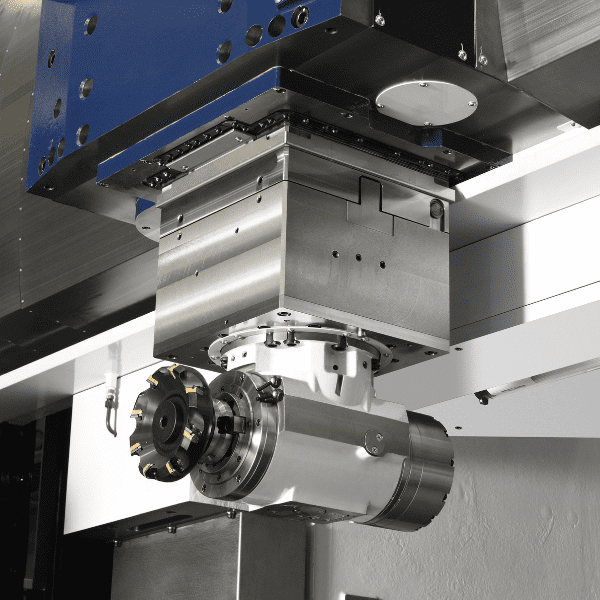

剛性あるライトアングルヘッド

高能率な五面加工

剛性あるライトアングルヘッド

コンパクトな荷姿でスムーズな搬入

搬入時の荷姿がコンパクトで、搬入作業はラクラク!
工場の奥にある老朽化設備も、MVR-Cxならスムーズに更新できます。

スペック

項目      /      形式 MVR25Cx MVR30Cx
テーブル 作業面積 幅(mm) 1,500 2,000
長さ(mm) 3,000
(opt. 4,000)
4,000
(opt. 5,000)
作業質量(ton) 15 20
コラム門幅(mm) 2,050 2,550
ワーク取付面から主軸端面までの距離(mm) 1,650
主軸端 ラムの大きさ(mm) □350
立主軸先端(mm) φ220
主軸回転速度(min-1) 20~4,000(opt. 20〜6,000)
主軸電動機出力(連続)(kW) 連続 22/30:低速/高速
ATC工具本数(本) 50(opt. 80)
機械質量(kg/ 作業面長さ mm) 34,670/3,000 38,190/4,000 41,690/4,000 45,210/5,000
