工作機械｜歯車工作機械｜ギヤシェーパ
ドライカットギヤシェーパSEシリーズ
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
安定した高生産性加工を可能とした
完全ドライカットギヤシェーパＳＥシリーズ
SE15A
- ワーク最大径（mm）
外歯 φ150
内歯 φ120（φ60+カッタ径） - 切削最大モジュール
4
SE25A
- ワーク最大径（mm）
外歯 φ250
内歯 φ250（φ120+カッタ径） - 切削最大モジュール
6
特長
完全ドライカット対応
搬送装置のモジュール化で容易なライン編成
周辺装置・搬送装置のモジュール化により、ライン編成やレイアウト変更を容易に行えます。
その結果、段取替えの作業時間を極小化することが可能となりました。

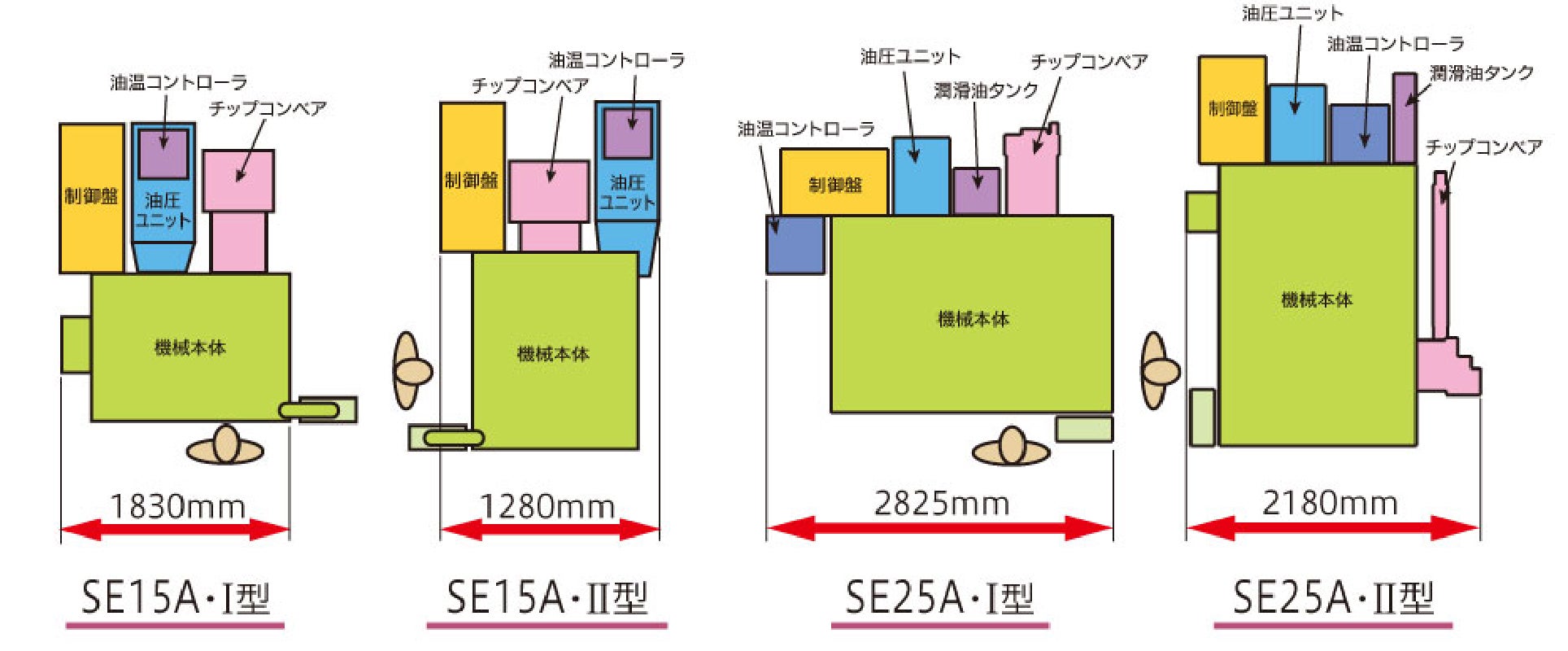

作業形態に応じて最適なタイプを選択できる2種類の構成を用意しました。
- Ⅰ型：ワーク手搬入機に最適な正面フラットタイプ
- Ⅱ型：自動化対応に最適な狭間口タイプ
スペック
| 項目 / 形式 | SE15A | SE25A | |
|---|---|---|---|
| ワーク最大径 | 外歯（mm） | φ150 | φ250 |
| 内歯（mm） | φ150（φ60＋カッタ径） | φ250（φ120＋カッタ径） | |
| 切削最大モジュール | 4 | 6 | |
| ワーク最大加工歯幅（mm） | 32 | 60 | |
| 主軸ストローク速度（min-1） | 400～2,000 | 180～1,800 | |
| 切込み数 | 1～4 | 1～4 | |
| カッタスピンドル径（mm） | φ90 | φ90 | |
| 主電動機出力（連続定格）（kW） | 7.5 | ||
| 制御軸数 | 4軸（opt. 5軸） | ||
| 総使用電力（kVA） | 22 | 24 | |
| 機械質量（kg） | 6,500 | 9,000 | |
