サポート・お問い合わせ
製品に関するよくあるご質問
エイブル減速機について
製品の価格について
Q 製品の標準価格を教えてください
Q 「減速機選定ツール」に載っていない型式の標準価格を教えてください。
A
「減速機選定ツール」に載っていない型式につきましては、個別に対応いたしますので詳しくは、京都本社・業務支援グループまたは「お問い合わせ」よりお問い合わせください。
業務支援グループ：075-280-3904
お問い合わせ
製品の納期について
Q 製品の納期はどのくらいかかりますか？
仕様表・寸法図・CADデータについて
Q 仕様表・寸法図・CADデータ(2D・3D)はダウンロードできますか？
A
「減速機選定ツール」
よりダウンロード可能です。
四つの選定方法のいずれかをお選びいただき、型式決定後に「仕様表・外形図ダウンロード」をクリックしていただけますとダウンロードできます。
Q 減速機選定ツールに掲載されていないシリーズの仕様表・寸法図・CADデータ(2D・3D)を提供していただくことは可能でしょうか？
A
「減速機選定ツール」に載っていない製品につきましては、個別に対応いたしますので お問い合わせ よりご連絡ください。
Q 「減速機選定ツール」にEVRGシリーズが載っていませんが、仕様表・寸法図・CADデータがほしい場合どうすればいいですか？
A
EVRGシリーズにつきましては、個別に対応いたしますので お問い合わせ よりご連絡ください。
基本性能、一覧寸法図につきましては「 高精度減速機総合カタログ（直交軸タイプ/中空軸タイプ） 」にてご確認ください。
Q 「減速機選定ツール」にSTHシリーズが載っていませんが、仕様表・寸法図・CADデータがほしい場合どうすればいいですか？
A
STHシリーズにつきましては、個別に対応いたしますので
お問い合わせ
よりご連絡ください。
基本性能、一覧寸法図につきましては「
高精度減速機総合カタログ（直交軸タイプ/中空軸タイプ）
」にてご確認ください。
Q VRXFシリーズ、VRSFシリーズ、NEVシリーズの型式末尾に「T1」「T2」「T3」とあるのですが、仕様表・寸法図・CAD図はダウンロード可能ですか？
A
VRXFシリーズ、VRSFシリーズの型式末尾の「T1」は「TYPE1」、「T2」は「TYPE2」、「T3」は「TYPE3」です。
「減速機選定ツール」の「型式から選定」にて「ダイレクトタイプ」をご選択後、型式をご入力ください。
型式決定後に「仕様表・外形図ダウンロード」をクリックしていただけますとダウンロードすることが可能です。
ご不明点がございましたら お問い合わせ よりご連絡ください。
製品の取扱説明書について
Q 取扱説明書を提供していただくことは可能でしょうか？
A
［ダウンロード］＞［ 駆動機器 取扱説明書ダウンロード ］よりダウンロード可能です。
製品について
Q VRSFシリーズの後継機種は何でしょうか？
A
エイブル減速機VRSFシリーズの後継機種は、VRXFシリーズです。取付方法は同じで互換性があります。
VRXFシリーズはVRSFシリーズをリニューアルした高性能版となっております。
VRXFシリーズの主な特長
- ・新ギヤ採用により伝達トルク及び瞬時許容トルクアップ（瞬時許容トルクはE枠300%、他枠350%まで対応）。
- ・新ギヤ採用により静音化と、内部構造変更による3〜5%の効率アップを実現。
- ・最高入力回転速度6,000rpmに対応。
- ・内部構造とグリス変更により漏油対策を強化。
- ・出力軸はストレート軸（キー溝なし）とキー溝付きを選択可能。
VRSF及びVRXFシリーズにつきましては、 選定ツール にて仕様書・寸法図・CAD図がダウンロード可能です。
Q エイブル減速機の型式末尾にあるTYPE-1/TYPE-2/TYPE-3について教えてください。
A
型式末尾にTYPE-1/TYPE-2/TYPE-3がつく場合、ダイレクトタイプに該当します。
ダイレクトタイプは、取り付けられるモーターに合わせて、取付部の形状（入力軸径及びモーター取付ボルトのサイズなど）をタイプ別に分けてご用意しております。
Q エイブル減速機シリーズのマウントコードについて教えてください
A

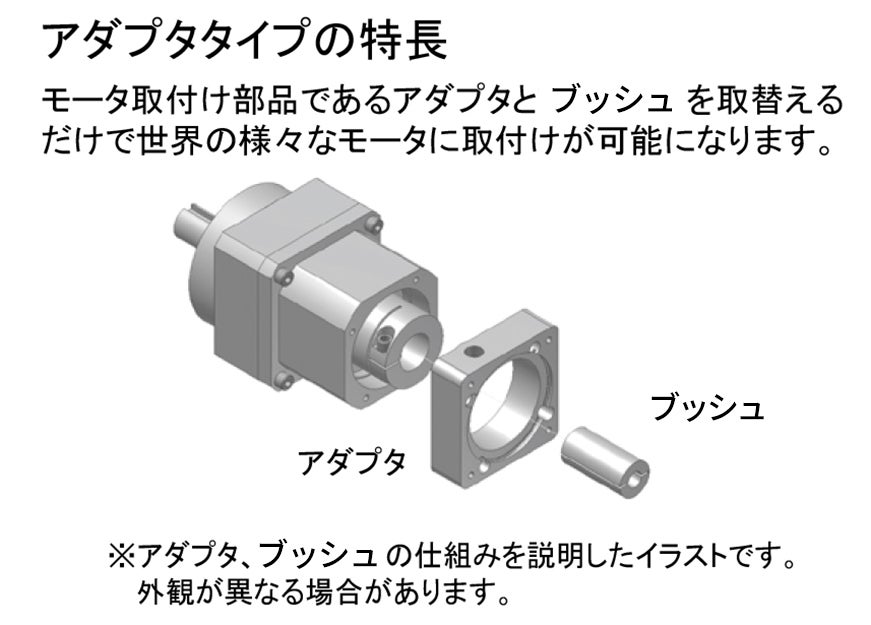

マウントコードとは、アダプタとブッシュの組合せコードです。マウントコードは取付するモータによって異なります。
（例）マウントコード「19HB16」の場合
「19」→ブッシュを入れる前の入力軸径を表します。
「16」→ブッシュを入れた後の入力軸径（＝モータの出力軸径）を表します。
「HB」→モータに合わせたアダプタ記号で、取り付けるモータによって変わります。
※モータ軸径が減速機の入力軸径と異なる場合は、ブッシュが挿入されますが、もともと軸径が同じ場合は挿入されません。
（マウントコード「19HB19」の場合は、モータ軸径と減速機の入力軸径がもともと同じなので、ブッシュは使用しません）
Q エイブル減速機はグリース交換できますか？
A
メンテナンスフリー製品であり、グリースの交換はできません。
工場出荷時に規定量のグリースを充填していますので、到着後そのままご使用いただけます。
Q エイブル減速機の取付姿勢について、制限はありますか。
A
取付姿勢に制限はございません。
Q エイブル減速機を逆さまで使用した場合、垂直で使用した場合に、グリースが漏れることはありますか。
A
取付姿勢によってグリースが漏れる心配はございません。
Q エイブル減速機は分解できますか。
A
安全上の理由から、お客様ご自身での分解はお控えください。また、分解された場合、製品保証の対象外となります。
Q エイブル減速機の保証期間はどれぐらいですか。
A
保証期間は製品納入後一年間となっております。なお、保証対象地域は日本国内に限ります。
Q エイブル減速機の寿命はどれぐらいですか。
A
製品寿命はシリーズによって異なります。
許容平均トルク・許容平均入力回転速度・許容ラジアル荷重・許容スラスト荷重以下でご使用いただいた場合で、以下のとおりです。
VRXF/NEV/STHシリーズ：10,000時間
その他のシリーズ：20,000時間
Q エイブル減速機の周囲環境温度について教えてください。
A
周囲環境温度は0℃～40℃までです。減速機の表面温度90℃以下でお使いください。
※VRXFシリーズにつきましては、「低温仕様」がございます。こちらの仕様ですと-40℃～40℃まで対応可能です（結露なきこと）。
Q エイブル減速機は雨や水、粉塵がかかる場所で使用できますか。
A
雨や水、粉塵が直接かかる場所でのご使用はできません。そういった環境下でのご使用を検討される際には事前にご相談ください。
なお、VRXFシリーズ（アダプタタイプ）はオプションにてIP65相当に変更できます。
その他のシリーズにも変更できるものがございますのでご相談ください。
Q エイブル減速機のIP規格について教えてください。
A
標準仕様でIP40相当です。
VRXFシリーズ（アダプタタイプ）はオプションにてIP65相当に変更できます。
その他のシリーズにつきましては事前にご相談ください。
Q モータ取付方法・締付トルクについて教えてほしい。
A
ダイレクトタイプとアダプタタイプで手順が異なります。
詳しい手順は
取扱説明書ダウンロード
より取扱説明書（サーボモータ専用エイブル減速機 348-23-020-X）をご確認ください。
Q VRS/VRT/VRB/VRLシリーズについて、「VR□-**B」と「VR□-**C」の違いは何でしょうか。
A
VRS/VRT/VRB/VRLシリーズにつきましては2017年にバージョンアップしております。
そのため型式が「VRS-**B」から「VRS-**C」へと変更になっております。取付方法は同じで互換性があります。
バージョンアップ内容
①入力部：入力軸部の外観が変更になっております。

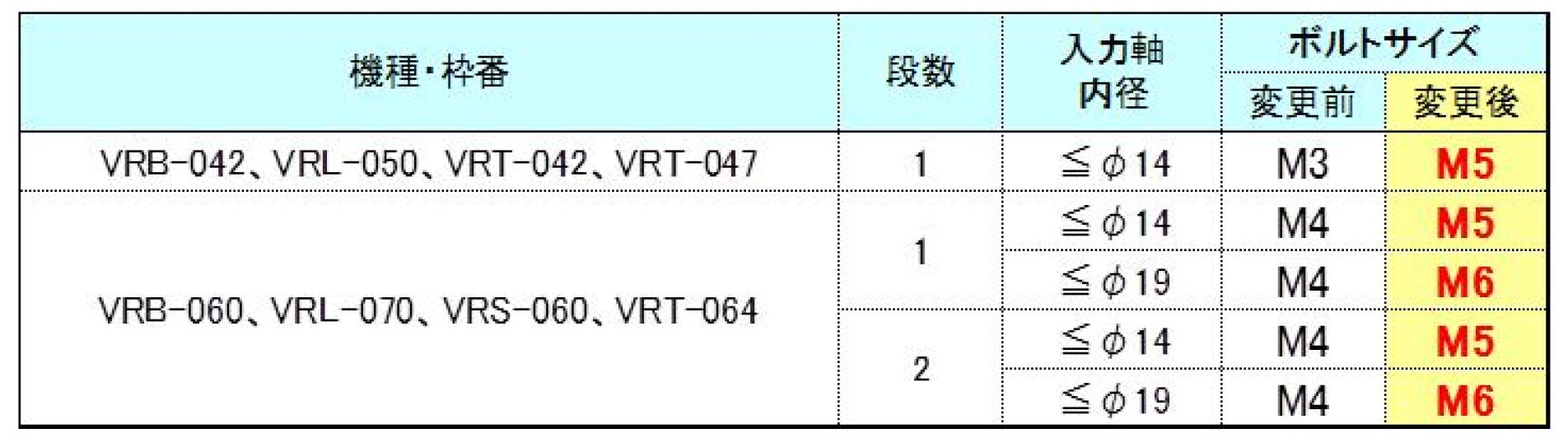

②クランプボルトサイズ

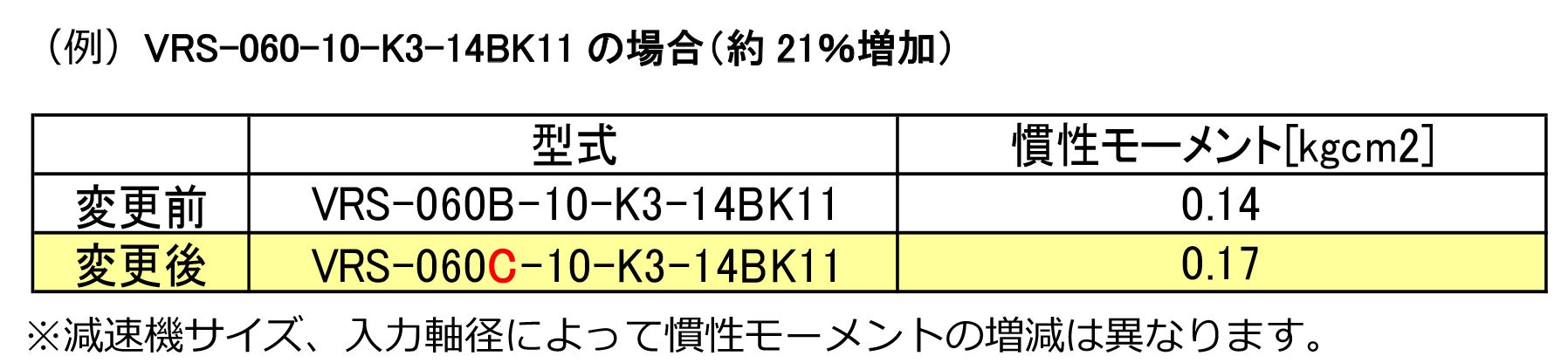

③性能（慣性モーメント）
Q エイブル減速機の材質について教えてください。
A
【VRXF/NEV/STH】出力軸…鉄、入力軸…鉄、ケース…アルミ、モータ取付部…アルミです。
【VRG/VRS/VRT/VRB/VRL/EVRG/EVS/EVT】出力軸…鉄、入力軸…鉄、ケース…鉄、モータ取付部…アルミです。
詳細な材質についてはお問合せ下さい。※当社のノウハウに関係する為、開示できない場合もあります。
Q VRKFシリーズを使用しており、置き換えしたいのですが、現状のVRXFシリーズで取付寸法の互換はありますでしょうか？
A
はい、取付寸法には互換性がございます。そのまま置き換えが可能です。
ただし、モータ軸との締結方法が異なります。VRXFシリーズは「クランプボルトによる摩擦締結」となりますので、以下の手順で取り付けてください。
・モータ軸にキーが付いている場合
必ずキーを取り外した状態で取り付けてください 。VRXFシリーズは、キーを取り外したストレート軸の状態でご使用いただけます 。
・「滑り」の心配について
キーを取り外しての取り付けでも、すべりの心配はございません 。ボルトを規定の締付トルクにて確実に締め付けてください 。規定のトルクにつきましては、カタログ・取扱説明書に記載がございます。
・特殊な軸形状（テーパー軸など）の場合
標準品では対応いたしかねます。別途ご相談ください。
Q エイブル減速機の概略重量について教えてください。
A
概略重量については、「 減速機選定ツール 」でご確認いただけます。
Q エイブル減速機（同芯軸タイプ）の回転方向について教えてください。
A
入力軸の回転方向に対して、出力軸の回転方向は同方向になります。
Q VRGシリーズを検討中です。出力軸をキー溝無し（丸軸）に変更できますか。
A
変更可能です。
お見積依頼時、ご注文時にその旨ご連絡ください。
Q エイブル減速機の減速比は、実減速比でしょうか？
A
VRGシリーズの減速比1/3.67を除いて実減速比です。
※VRGシリーズの減速比1/3.67は3/11=1/3.666…です。
Q 「出力軸キー付き」「延長軸出力型」の型式の場合、平行キーは付属しますか？
A
VRXF/VRS/VRB/EVSの「出力軸キー付き」の型式、VRG/EVRGシリーズ「延長軸出力型」の型式の場合、平行キーを付属して出荷致します。
