液压电磁阀
Duty阀
生产和销售公司：尼得科动力系统株式会社
小型，高精度
是以ON/OFF阀为基础研发而生的小型高精度线性油压阀。同时安装于T/M时可以通过增加防震橡胶垫来降低工作噪音。
产品数据
基本信息
SOL形式 | 3通Duty压力控制阀 (常闭型) |
|---|---|
尺寸 | 电磁部; φ21×27, 调压部; φ18×22 |
使用环境 | 油中(T/M油底壳内部) |
使用油种 | ATF |
油温范围 | -30 – 165℃ |
电压范围 | 10 – 16V(额定13.5V) |
线圈电阻 | 12.1Ω at 20℃ |
插座 | 2极 |
SOL形式 | 3通Duty压力控制阀 (常闭型) | 尺寸 | 电磁部; φ21×27, 调压部; φ18×22 |
|---|---|---|---|
使用环境 | 油中(T/M油底壳内部) | 使用油种 | ATF |
油温范围 | -30 – 165℃ | 电压范围 | 10 – 16V(额定13.5V) |
线圈电阻 | 12.1Ω at 20℃ | 插座 | 2极 |
Input
供给油压 | 500kPa |
|---|
供给油压 | 500kPa |
|---|
Output
输出油压 | 0 – 500 kPa |
|---|
输出油压 | 0 – 500 kPa |
|---|

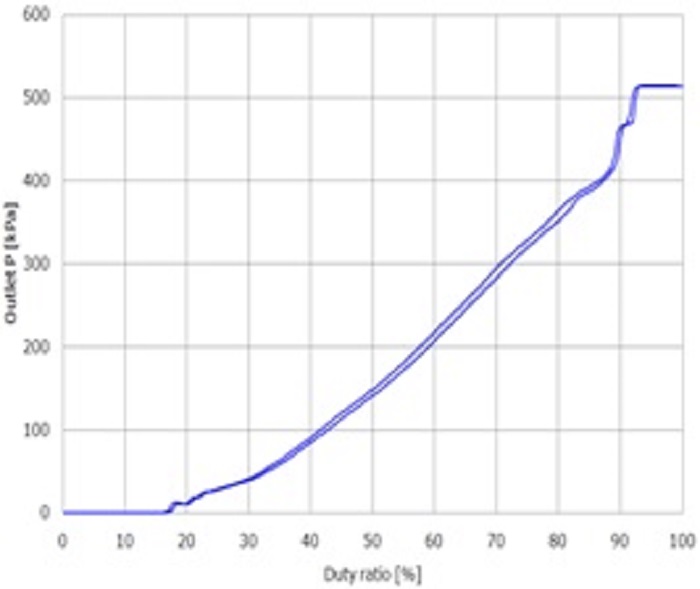

特征图
图纸
