液压电磁阀

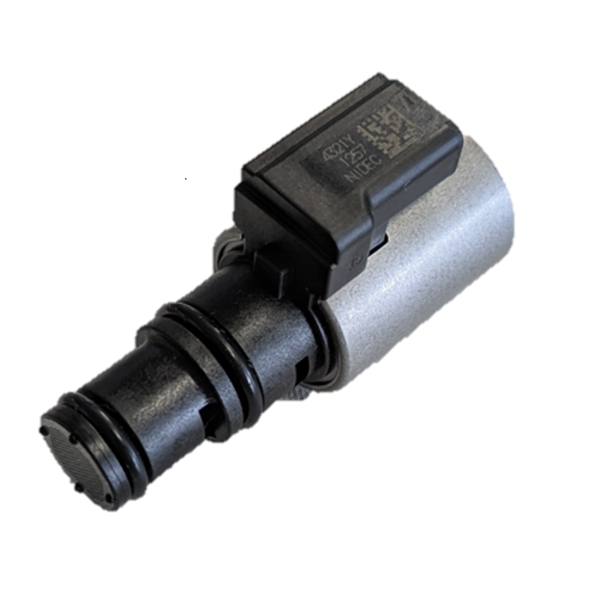

ON/OFF阀
生产和销售公司：尼得科动力系统株式会社
小型，低成本
通过采用树脂喷嘴结构及球阀结构，实现了小型化与低成本的开关（ON/OFF）电磁阀。
特长：通过采用树脂喷嘴实现低成本化
产品数据
基本信息
SOL形式 | 3通ON/OFF压力控制阀 (常闭型) |
|---|---|
尺寸 | 电磁部; φ24×31, 调压部; φ18×19 |
使用环境 | 油中(T/M油底壳内部) |
使用油种 | ATF |
油温范围 | -40 – 140℃ |
电压范围 | 9 – 16V(额定13.5V) |
线圈电阻 | 16Ω at 20℃ |
插座 | 1极 |
SOL形式 | 3通ON/OFF压力控制阀 (常闭型) | 尺寸 | 电磁部; φ24×31, 调压部; φ18×19 |
|---|---|---|---|
使用环境 | 油中(T/M油底壳内部) | 使用油种 | ATF |
油温范围 | -40 – 140℃ | 电压范围 | 9 – 16V(额定13.5V) |
线圈电阻 | 16Ω at 20℃ | 插座 | 1极 |
Input
供给油压 | 690 kPa |
|---|
供给油压 | 690 kPa |
|---|
Output
输出油压 | 0 – 690kPa |
|---|
输出油压 | 0 – 690kPa |
|---|
特征图
