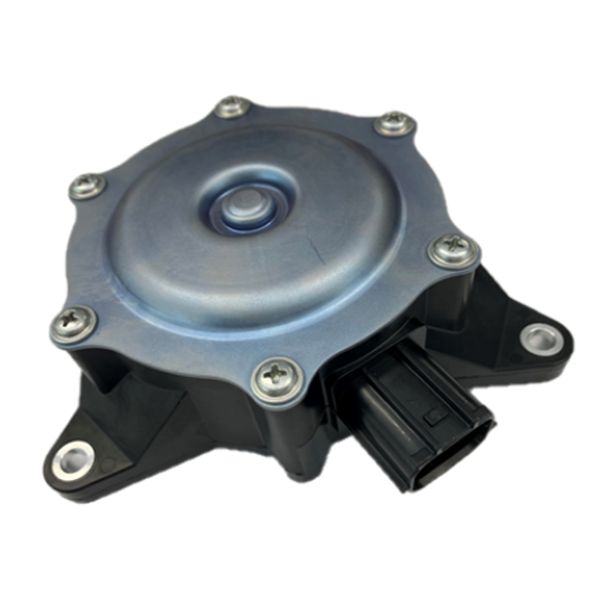

電動アクチュエータ
D2M1C2
取り扱い会社名:ニデックパワートレインシステムズ株式会社

軽量、低コストアクチュエーター
・ブラシレスDCモーター採用により高い信頼性を確保しています。 ・1軸で不可逆構造です。 ・最大340度の広い作動角設定が可能です。 ・パークロック機構、トランスファー切替え、シフトバイワイヤなどのパワートレイン用をはじめ多岐にわたる要求に対応します。
製品データ
基本情報
サイズ | Φ119×65 |
|---|---|
L寸 | - |
重量 | 770g |
定格電圧 | 12V |
動作保証温度 | -35~120 ℃ |
通信仕様 | CAN |
サイズ | Φ119×65 | L寸 | - |
|---|---|---|---|
重量 | 770g | 定格電圧 | 12V |
動作保証温度 | -35~120 ℃ | 通信仕様 | CAN |
Input
電圧 | DC 10~16 (V) |
|---|
電圧 | DC 10~16 (V) |
|---|
Output
回転角 | 340 (deg) |
|---|---|
出力軸トルク | 15 (Nm) |
回転数 | 28 (rpm) |
回転角 | 340 (deg) | 出力軸トルク | 15 (Nm) |
|---|---|---|---|
回転数 | 28 (rpm) |
