電磁弁
Duty弁
取り扱い会社名：ニデックパワートレインシステムズ株式会社
小型、高精度を実現
ON/OFF弁をベースに小型、高精度のリニアリティ油圧特性を実現。またT/M搭載時において防振ゴムを追加する事で防音性を改善可能な構造です。
製品データ
基本情報
ソレノイド形式 | 3方Duty圧力制御弁 (Normally Closed type) |
|---|---|
サイズ | 電磁部; φ21×27, 調圧部; φ18×22 |
使用環境 | 油中(T/Mオイルパン内部) |
使用油 | ATF |
油圧範囲 | -30 -165℃ |
電圧範囲 | 10 - 16V(定格13.5V) |
コイル抵抗 | 12.1Ω at 20℃ |
コネクタ | 2極式 |
ソレノイド形式 | 3方Duty圧力制御弁 (Normally Closed type) | サイズ | 電磁部; φ21×27, 調圧部; φ18×22 |
|---|---|---|---|
使用環境 | 油中(T/Mオイルパン内部) | 使用油 | ATF |
油圧範囲 | -30 -165℃ | 電圧範囲 | 10 - 16V(定格13.5V) |
コイル抵抗 | 12.1Ω at 20℃ | コネクタ | 2極式 |
Input
元油圧 | 500 kPa |
|---|
元油圧 | 500 kPa |
|---|
Output
制御油圧 | 0 - 500 kPa |
|---|
制御油圧 | 0 - 500 kPa |
|---|

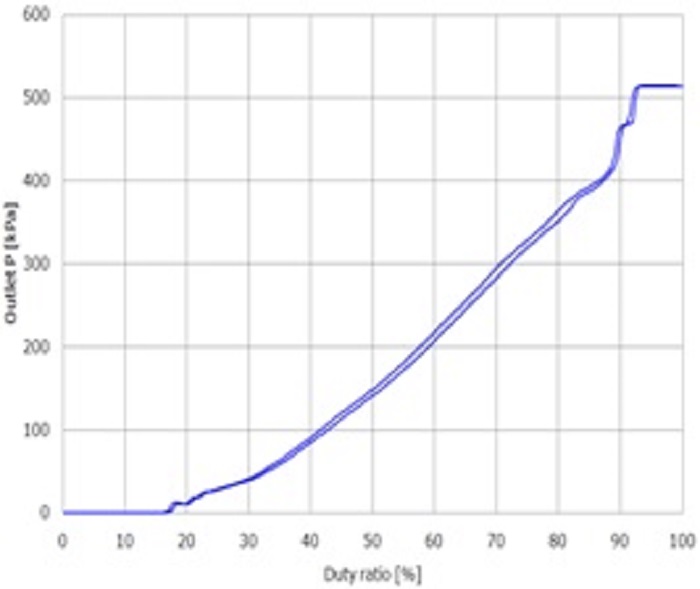

特性グラフ

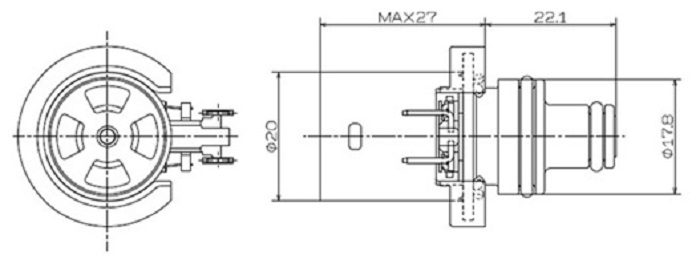

図面
