電磁弁
比例弁
取り扱い会社名：ニデックパワートレインシステムズ株式会社
低コスト、高レスポンスを実現
電磁部を共通化(シリーズ化)することで低コスト化を実現。 また性能面においてはダブルSPRINGを採用することで、排出(A→T)の高レスポンスを実現。
製品データ
基本情報
ソレノイド形式 | 3方リニア圧力制御弁 (Normally Open type) |
|---|---|
サイズ | 電磁部; φ27×36, 調圧部; φ16×45 |
使用環境 | 油中 |
使用油 | Engine Oil |
油圧範囲 | 8-16V(定格12V) |
電流範囲 | 0 - 1.0A |
コイル抵抗 | 5.3Ω at 20℃ |
コネクタ | 2極式 |
ソレノイド形式 | 3方リニア圧力制御弁 (Normally Open type) | サイズ | 電磁部; φ27×36, 調圧部; φ16×45 |
|---|---|---|---|
使用環境 | 油中 | 使用油 | Engine Oil |
油圧範囲 | 8-16V(定格12V) | 電流範囲 | 0 - 1.0A |
コイル抵抗 | 5.3Ω at 20℃ | コネクタ | 2極式 |
Input
元油圧(kPa) | 50kPa |
|---|
元油圧(kPa) | 50kPa |
|---|
Output
制御流量 | ー (A⇒T; 0 - 2L/min, P⇒A; 0 - 1L/min) |
|---|
制御流量 | ー (A⇒T; 0 - 2L/min, P⇒A; 0 - 1L/min) |
|---|

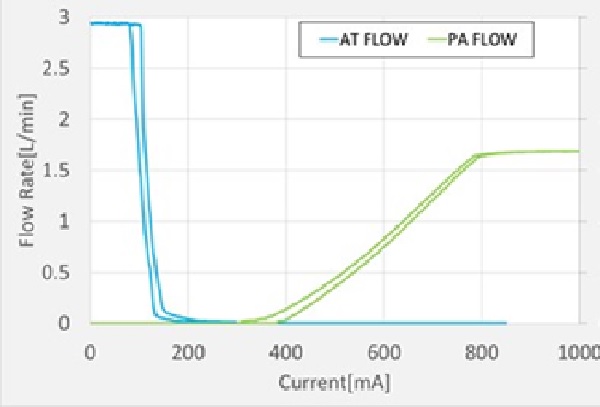

特性グラフ

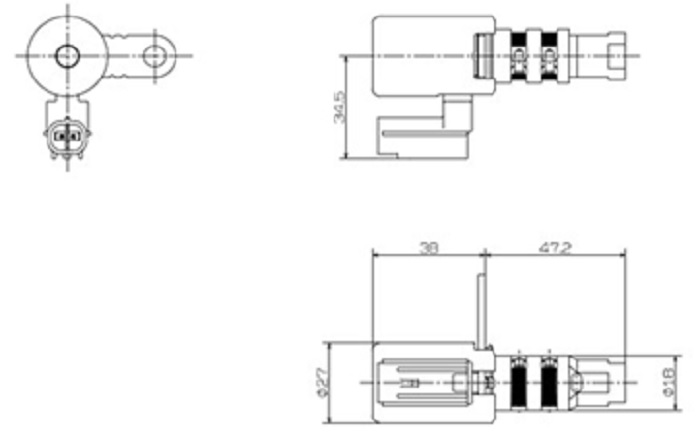

図面
