電磁弁

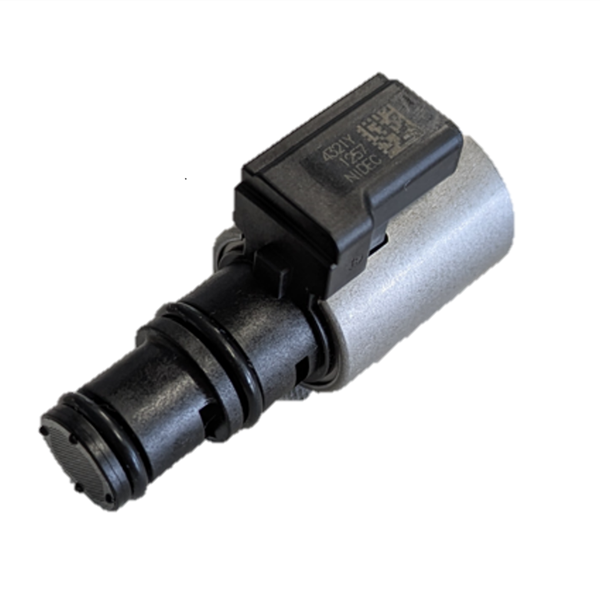

ON/OFF弁
取り扱い会社名：ニデックパワートレインシステムズ株式会社
小型、低コストを実現
樹脂NOZZLE構造及びBall弁構造により小型、低コストを実現したON/OFFソレノイドです。
特徴：樹脂ノズルによる低コスト化
製品データ
基本情報
ソレノイド形式 | 3方ON/OFF圧力制御弁 (Normally Closed type) |
|---|---|
サイズ | 電磁部; φ21×28, 調圧部; φ14.6×27 |
使用環境 | 油中(T/Mオイルパン内部) |
使用油 | ATF |
油圧範囲 | -40 - 150℃ |
電圧範囲 | 10.8 - 16V(定格13.5V) |
コイル抵抗 | 13Ω at 20℃ |
コネクタ | 2極式 |
ソレノイド形式 | 3方ON/OFF圧力制御弁 (Normally Closed type) | サイズ | 電磁部; φ21×28, 調圧部; φ14.6×27 |
|---|---|---|---|
使用環境 | 油中(T/Mオイルパン内部) | 使用油 | ATF |
油圧範囲 | -40 - 150℃ | 電圧範囲 | 10.8 - 16V(定格13.5V) |
コイル抵抗 | 13Ω at 20℃ | コネクタ | 2極式 |
Input
元油圧 | 2000kPa |
|---|
元油圧 | 2000kPa |
|---|
Output
制御油圧 | 0 -1100kPa |
|---|
制御油圧 | 0 -1100kPa |
|---|

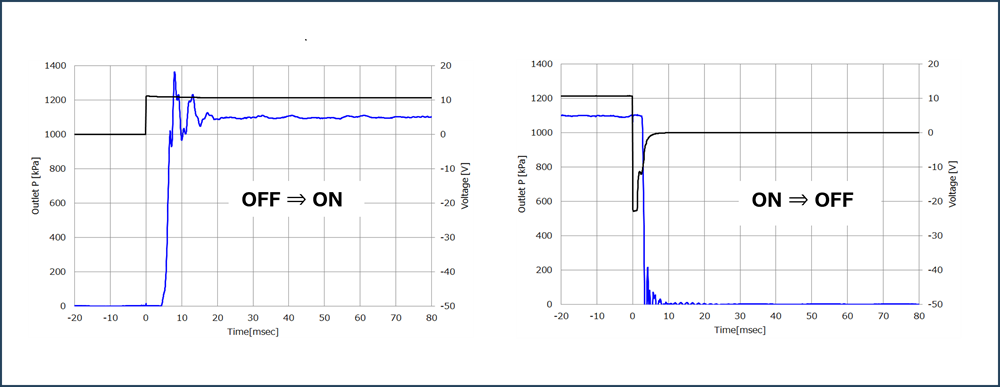

特性グラフ
