加工事例 - 微細レーザー加工機 - 微細レーザー加工機ABLASERの加工事例

SUS420 微細穴、SCM420焼入れ 異形穴、SKD11焼入れ 微細ラック形状、プラチナ ヘリカルミーリング穴

微細穴あけ加工

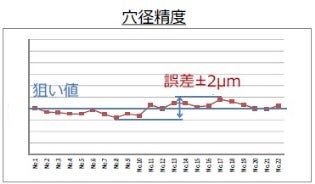

  • 穴径誤差 ±2µm
  • 真円度 1.5µm以下
  • 材質: SUS420
  • 穴径: 0.12 mm
  • 板厚: 0.3 mm
  • 加工時間: 1.5sec/穴

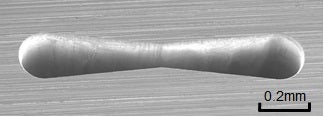

異形穴加工

  • 材質: SCM420焼入れ
  • 板厚: 0.8 mm
  • 加工時間: 3.5min

微細ラック形状加工

  • 材質: プラチナ
  • 穴径: φ2.0 mm
  • 板厚: 1.5 mm
  • 加工時間: 4min/穴

ヘリカルミーリング穴加工

  • 材質: プラチナ
  • 穴径: φ2.0 mm
  • 板厚: 1.5 mm
  • 加工時間: 4min/穴

微細加工・接合試作サービス

微細レーザー加工機において、有償で試作サービスを承っております。
お気軽にご相談下さい。
