工作機械|大形工作機械|門形五面加工機

MVR-Hx

取扱い会社名:ニデックマシンツール株式会社

この製品に関するお問い合わせ
お問い合わせ先

可能性を追求する五面加工機。機械加工を、もっと自由に

MVRHx

MVR30Hx

MVR25Hx

  • コラム門内幅の距離(mm)
  • 2,050
  • ワーク取付面から主軸端面までの距離(mm)
  • std. 1,650
    opt. 2,010

MVR30Hx

  • コラム門内幅の距離(mm)
  • 2,550
  • ワーク取付面から主軸端面までの距離(mm)
  • std. 1,650
    opt. 2,010

MVR35Hx

  • コラム門内幅の距離(mm)
  • 3,250
  • ワーク取付面から主軸端面までの距離(mm)
  • std. 1,850
    opt. 2,150

MVR40Hx

  • コラム門内幅の距離(mm)
  • 3,750
  • ワーク取付面から主軸端面までの距離(mm)
  • std. 1,850
    opt. 2,150

MVR45Hx

  • コラム門内幅の距離(mm)
  • 4,250
  • ワーク取付面から主軸端面までの距離(mm)
  • std. 2,150
Idea

2022年 日刊工業新聞社 第52回機械工業デザイン賞 IDEA受賞 日本工作機械工業会賞

特長

卓越した精度

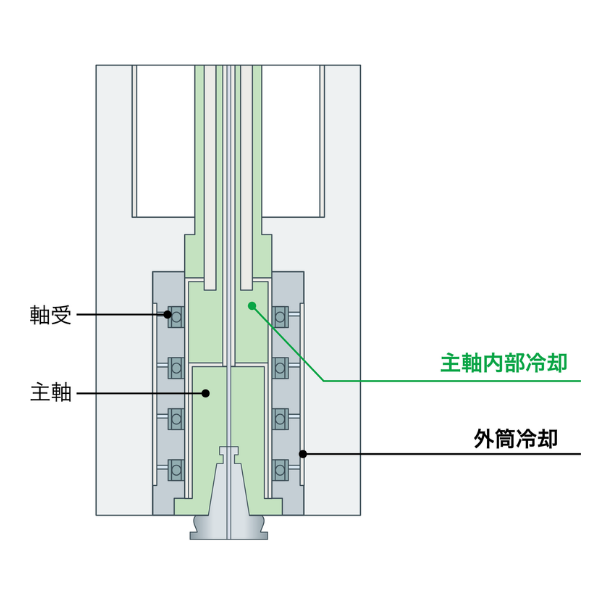

主軸の熱変位を抑える、主軸軸芯冷却

  • 加工面の段差・食い込みを削減
  • 低速域から高速域まで、高精度の加工が可能
Vertical Spindle Structure
Vertical Spindle Structure

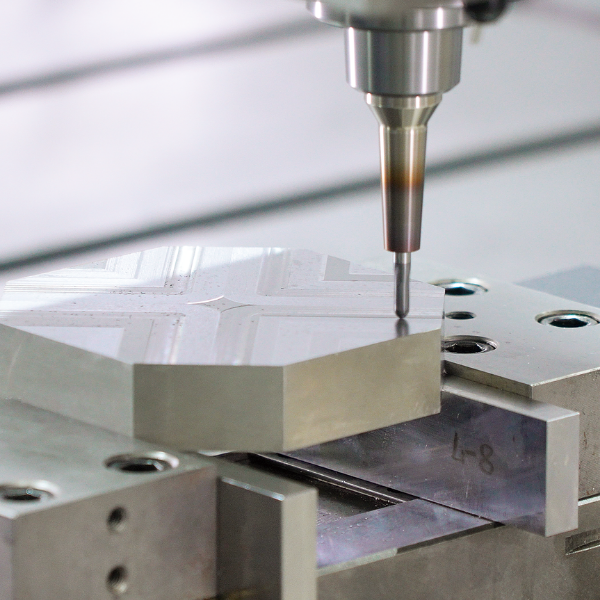

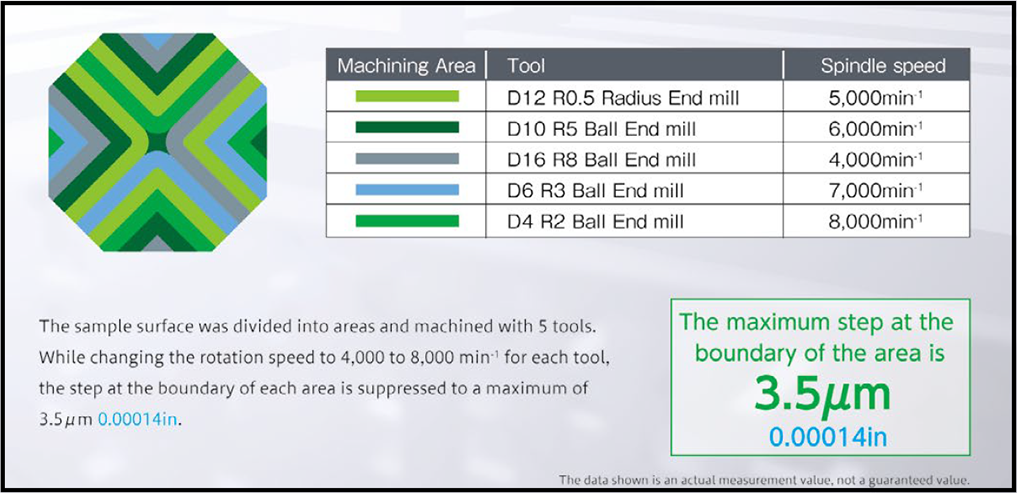

サンプル表面をエリア分けし、5本の工具で加工。
工具毎に回転速度を4,000~8,000min-1に変えながらも、エリア境界部分の段差は最大でも3.5μmに。

MVR-Hx-MachiningExample
MVR-Hx-pamph

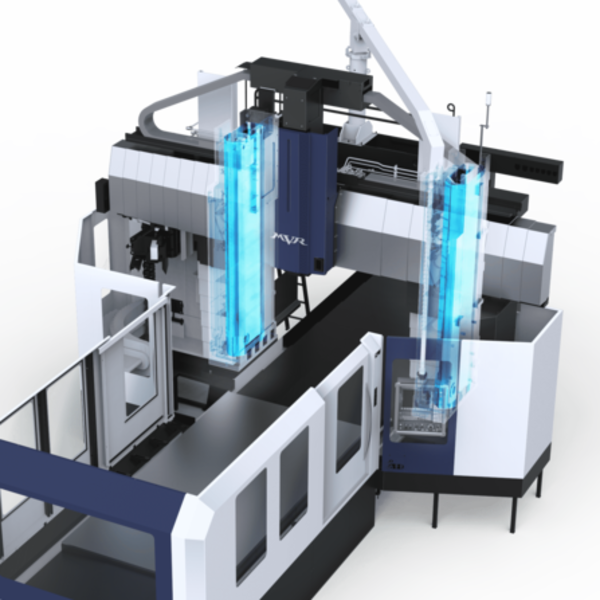

環境温度変化に影響されず幾何精度を保つ、サーモスタビライザコラム

  • 時間経過による温度変化を気にせず段取り可能
  • 長時間の加工でも原点が狂わず、芯出し頻度を削減
Vertical Spindle Structure

こだわりの切削能力

立軸・横軸ともにパワフルな重切削

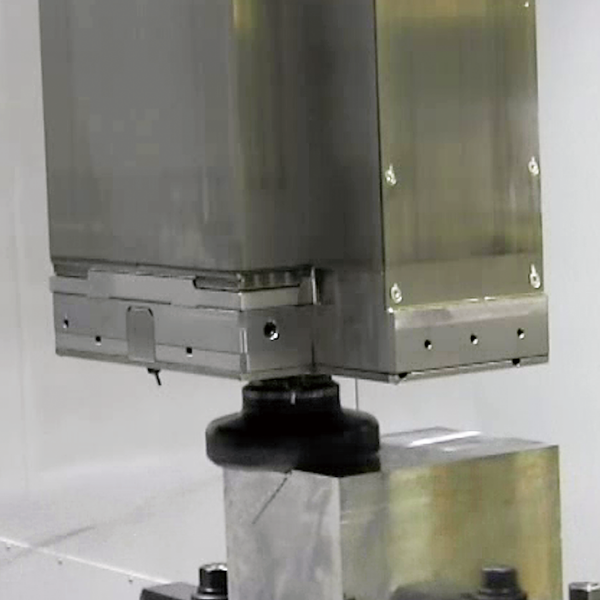

φ160mmフライス
(立主軸)
φ160mmフライス(立主軸)
標準主軸 8,000min-1仕様

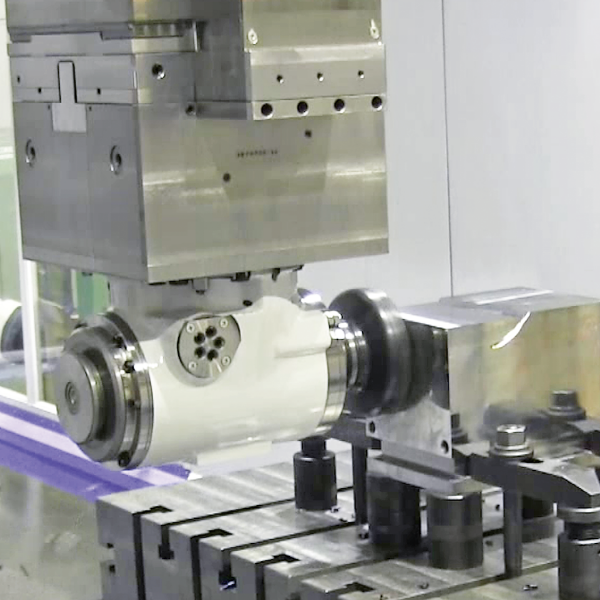

φ160mmフライス
(ライトアングルヘッド)
φ160mmフライス(ライトアングルヘッド)
標準主軸 8,000min-1仕様

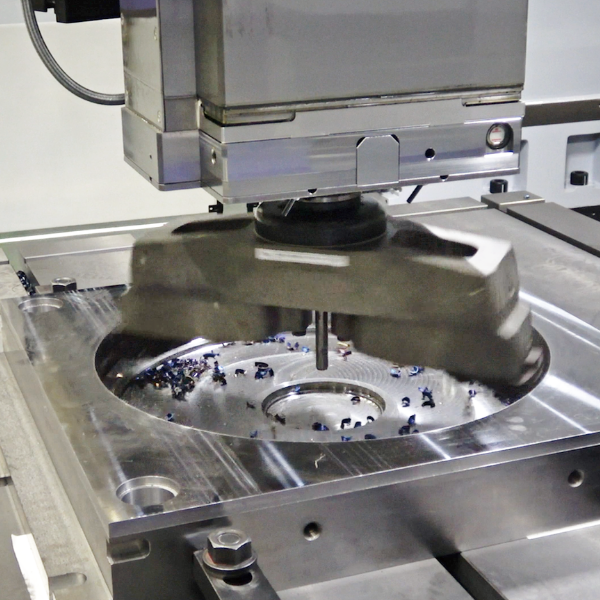

φ563大径ボーリング
(立主軸)
φ563大径ボーリング(立主軸)
トルクアップ主軸(Opt.)
4,000min-1仕様

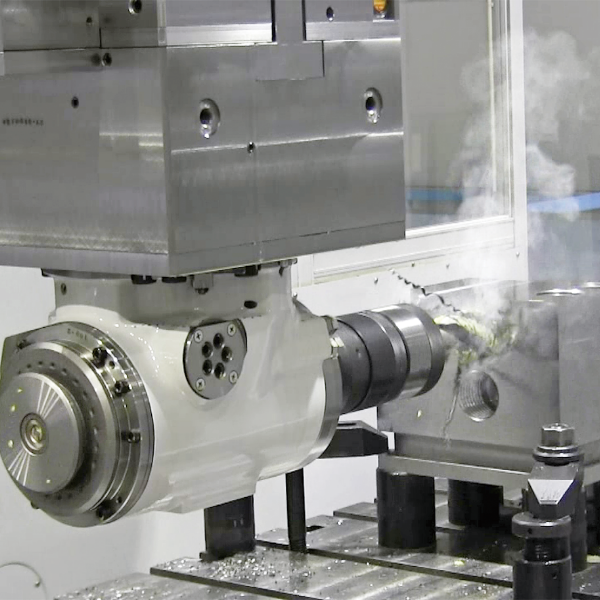

M64タップ
(ライトアングルヘッド)
M64タップ(ライトアングルヘッド)
標準主軸 8,000min-1仕様

意のままの多用途性

アタッチメントを豊富にラインナップ、選べるパッケージオプション

狭小部や傾斜面・自由曲面といった形状や、高速加工・高精度加工などの目的に応じて、アタッチメントをご選択いただけます。

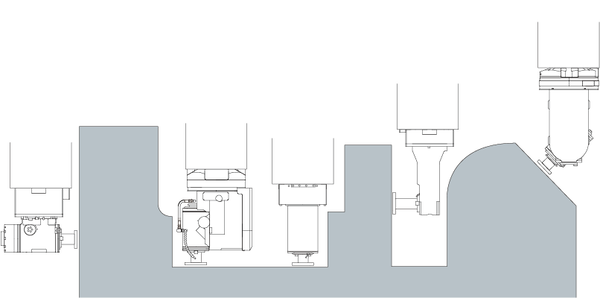

形状に応じたアタッチメント例
形状に応じたアタッチメント例
ライトアングルヘッド 強力ライトアングルヘッド
ハイスピードライトアングルヘッド
スモールライトアングルヘッド
エクステンションヘッド エクステンションヘッド(ロング)
エクステンションヘッド(ショート)
エクステンションヘッド(小径)
ハイスピードエクステンションヘッド
ハイスピードエクステンションヘッド(ビルトインモータ)
ユニバーサルヘッド ユニバーサルヘッド(オフセットタイプ)
ユニバーサルヘッド(センターヘッド)
ハイスピードユニバーサルヘッド
5軸加工ヘッド 5軸(NC2軸)アタッチメント

可能性を拡げる「操作性」

  • 15 inch 大画面、タッチスクリーン操作盤
  • 最新NC FANUC31i-MODEL B Plus搭載

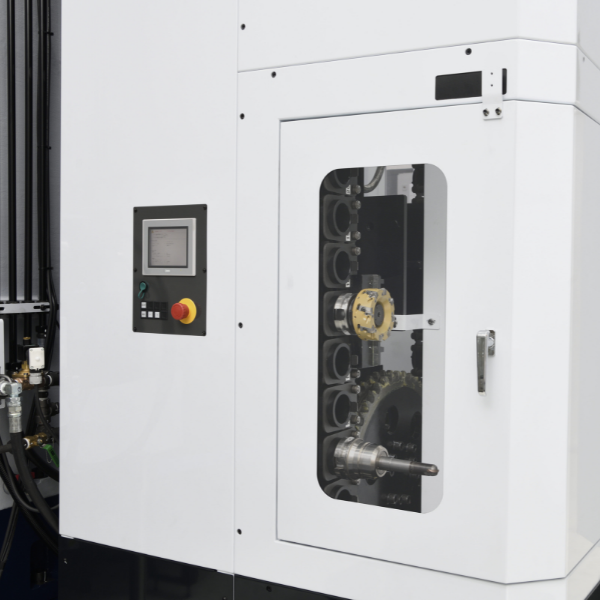

  • タッチパネル付きの「工具マガジン操作盤」で、ポット番号呼出・工具データ編集が可能
マガジン近くに「工具マガジン操作盤」を配置
マガジン近くに「工具マガジン操作盤」を配置

スペック

項目      /      形式 MVR25Hx MVR30Hx MVR35Hx MVR40Hx MVR45Hx
テーブル 作業面積 幅(mm) 1,500 2,000 2,500 3,000 3,500
長さ(mm) 3,000
(opt. 4,000, 5,000, 6,000, 8,000)
3,000
(opt. 4,000, 5,000, 6,000, 8,000, 10,000)
4,000
(opt. 5,000, 6,000, 8,000, 10,000)
6,000
(opt. 8,000, 10,000)
作業質量(ton/m) 12/3.0 20/3.0 25/4.0 35/6.0
(opt. 15/4.0, 18/5.0, 20/6.0, 20/8.0) (opt. 25/4.0, 30/5.0 to 10.0) (opt. 30/5.0 to 10.0) (opt. 30/8.0, 25/10.0)
コラム門幅(mm) 2,050 2,550 3,250 3,750 4,250
ワーク取付面から主軸端面までの距離(mm) 1,650
(opt. 2,010)
1,850
(opt. 2,150)
2,150
主軸端 ラムの大きさ(mm) □350
主軸回転速度(min-1) 20~8,000(opt. 17〜6,000, 11~4,000, 40~12,000)
主軸電動機出力(連続)(kW) 連続 22/30:低速/高速(opt. 18.5/26:低速/高速, 22/30:連続/30分,22/30:連続/30分)
ATC工具本数(本) 60(opt. 80, 100, 120, 180)
機械質量(kg/ 作業面長さ mm) 35,090/3,000 38,590/3,000 58,540/4,000 66,540/4,000 103,940/6,000
