ホブ盤 Gシリーズ
取扱い会社名：ニデックマシンツール株式会社
- この製品に関するお問い合わせ
- お問い合わせ先
自動車、航空機、船舶、原動機などあらゆる歯車加工に対応する豊富なラインナップのＧシリーズ

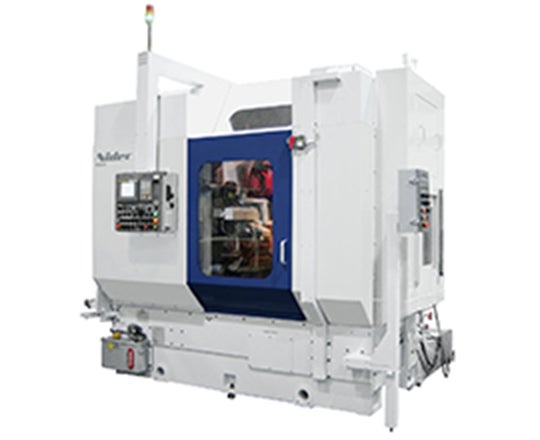

中型ホブ盤 GD30
- ワーク最大径（mm）
φ300 - 切削最大モジュール
8
大型ホブ盤 GB100
- ワーク最大径（mm）
φ1000 - 切削最大モジュール
14
横型ホブ盤 GBH18
- ワーク最大径（mm）
φ180 - 切削最大モジュール
6
特長
優れた加工精度
テーブル、摺動面、送り軸など、高剛性・高精度のメカ構造をベースに、位置決め精度の向上、熱変位による影響の低減など、あらゆる側面から加工の高精度化を追求。Gシリーズでは高精度歯車でJIS3級、量産歯車ではJIS5級［JIS B 1702(1998)］を実現。

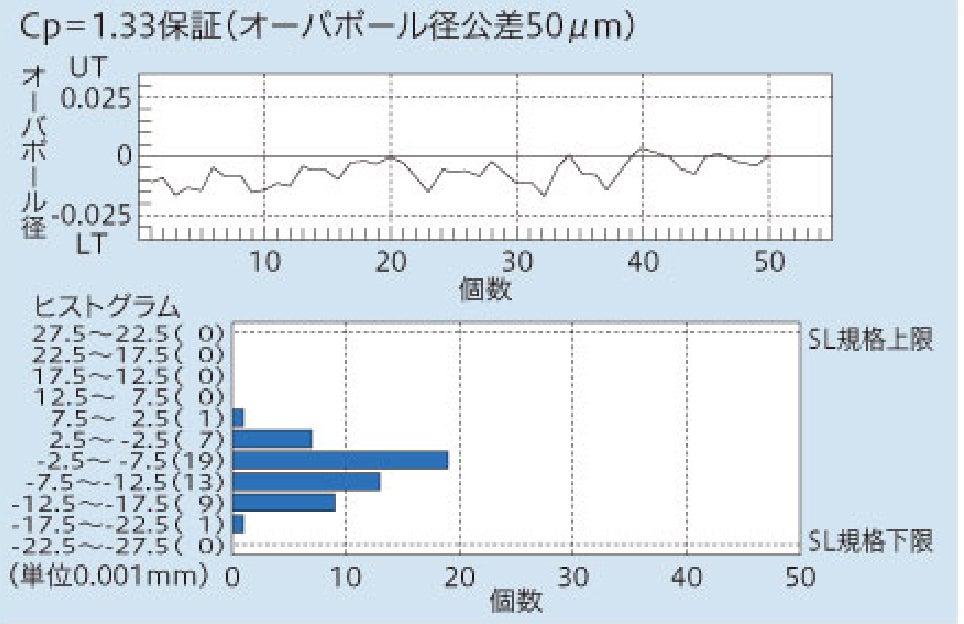

また繰り返し加工精度は、オーバボール径公差50μmに対しCp=1.33を保証。高精度のニーズを実現しています。

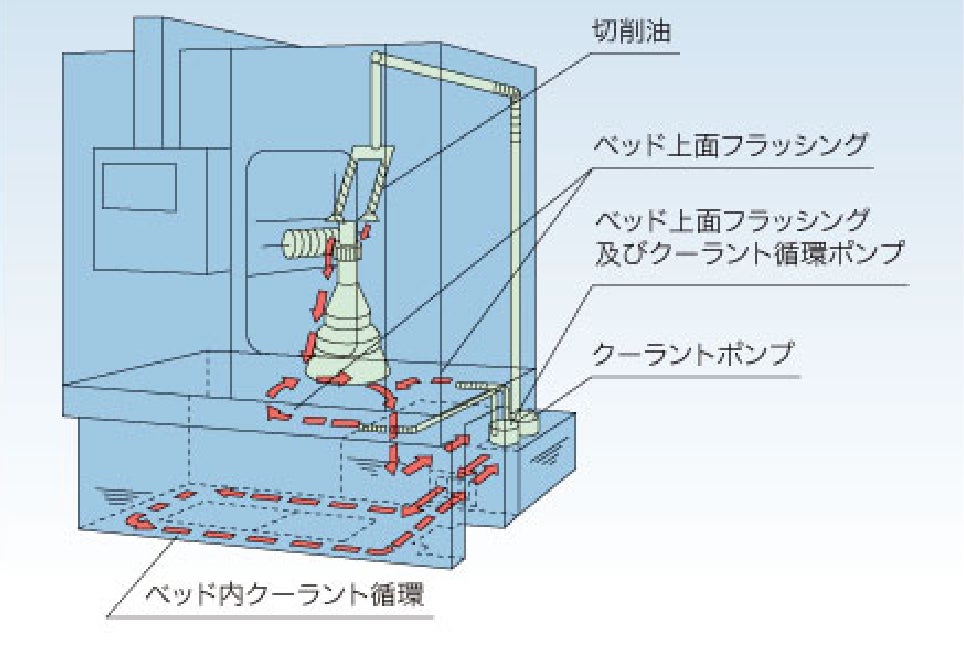

徹底した熱変形対策により、安定した加工品質をキープ
加工ワークの寸法変化は、加工熱により温められた切削油がベッド上面にかかることによる機械熱変形に起因しています。これに対し、ベッド内にクーラントを循環させることにより熱分布を均一化し、熱変形を極小化しています。
スペック
| 項目/形式 | 立形 CNCホブ盤 | 横型 CNCホブ盤 | ||||
|---|---|---|---|---|---|---|
| GD30 | GD50 | GB63 | GB100 | GBH18 | ||
| ワーク最大径（mm） | φ300 | φ500 | φ630 | φ1,000 | φ180 | |
| 切削最大モジュール | 8 | 14 | 6 | |||
| アキシャル移動距離（mm） | 300 | 500 | 700 | |||
| ラジアル移動方式 | コラム移動形 | コラム移動形 | ホブサドル移動形 | |||
| ホブセンタとワークセンタ間距離（mm） | 40〜340 | 50〜625 | 30〜155 | |||
| ホブ | 最大直径×長さ（mm） | φ150×230 | φ210×240 | φ120×200 | ||
| シフト量（mm） | 180 | 200 | 160 | |||
| 回転速度（min-1） | 75〜750（opt. 120〜1,200） | 30〜225（opt. 40〜400） | 150〜1,000 | |||
| アキシャル切削送り（mm/min） | 1〜1,000 | 0.1〜300 | 1〜400 | |||
| 割出歯数 | 5〜1,000 | 5〜1,000 | 6〜1,000 | 6〜1,000 | 4〜200 | |
| 制御軸数 | 5 | 5 | 5 | |||
| 総使用電力（kVA） | 33 | 33 | 20 | |||
| 機械質量（kg） | 10,000 | 10,500 | 16,000 | 18,000 | 7,000 | |
