スパンボックス・チェーンガイド

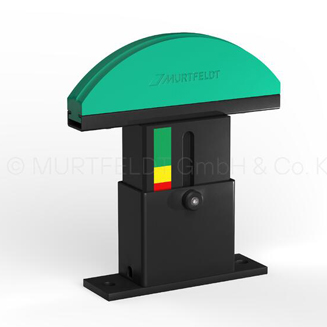

アーク(円弧)プロファイル付チェーンテンショナー Spann-Box® タイプ 1

取り扱い会社名：ニデックドライブテクノロジー株式会社

逆回転（リバース）対応テンショニングシステム

Spann-Box® TYPE 1は、多様なニーズに応えるため、湾曲プロファイル、半円形プロファイル、偏向プロファイルなど、いくつかのバリエーションをご用意しています。スチール製ハウジングを採用した堅牢な設計により、過酷な環境下でも高い耐久性と信頼性の高いパフォーマンスを発揮します。正逆両方向に回転する（走行方向が交互に変わる）チェーンシステムには、逆回転動作専用に設計され、最適なテンションを保証する「延長ハウジング」および「（重荷重）」張力仕様のバリエーションをお勧めします。Spann-Box®はチェーンの下側に簡単かつ効率的に取り付けられ、既存のシステムへスムーズに組み込むことが可能です。

製品データ

基本情報

適用チェンサイズ	JIS 40 ～ 100用
テンション荷重（L 軽荷重）	➀開放スプリング数1個 32 ～ 58N、②開放スプリング数2個 64 ～ 116N、③開放スプリング数3個 96 ～173N
テンション荷重（H 重荷重）	➀開放スプリング数1個 60 ～ 132N、②開放スプリング数2個 120 ～ 264N、③開放スプリング数3個 180 ～ 396N
対応チェンNo.	1例：40、50、60、80、100 / 2列：40、50、60、80
