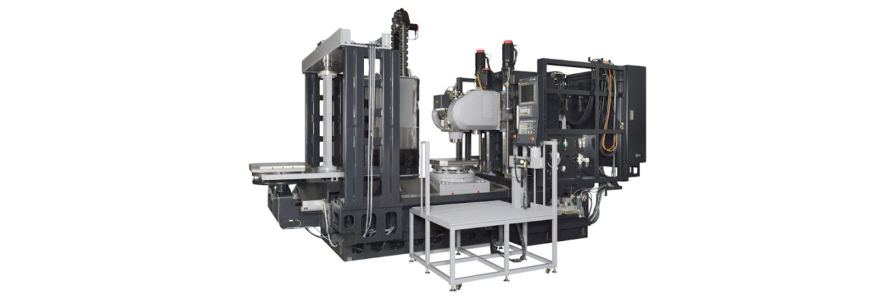

5軸制御立形マシニングセンタ
HM-X8000
取り扱い会社名：ニデックオーケーケー株式会社
自動車や航空機の複雑形状部品の高効率加工に威力を発揮
主軸ヘッドにチルド構造を採用し、重量ワークを傾斜させることなく加工ができ、高精度加工が可能。
製品データ
基本情報
各軸移動量（X/Y/Z) | 1300/1100/1550mm |
|---|---|
各軸移動量（A/B) | 40 to -110/360度 |
パレット寸法 | □800mm |
テーブル最大積載重量 | 2000kg |
早送り速度 | XYZ：48m/min |
主軸回転速度 | 12000min-1 |
主軸テーパ | No. 50 |
工具本数 | 60 (OP：40,80,116,120,176) |
各軸移動量（X/Y/Z) | 1300/1100/1550mm | 各軸移動量（A/B) | 40 to -110/360度 |
|---|---|---|---|
パレット寸法 | □800mm | テーブル最大積載重量 | 2000kg |
早送り速度 | XYZ：48m/min | 主軸回転速度 | 12000min-1 |
主軸テーパ | No. 50 | 工具本数 | 60 (OP：40,80,116,120,176) |
製品の特長
構造
機械本体はHMシリーズで培った高剛性構造を採用し、直線軸送り機構についても剛性の高いリニアローラガイドを採用するなど高剛性と高精度を確保。

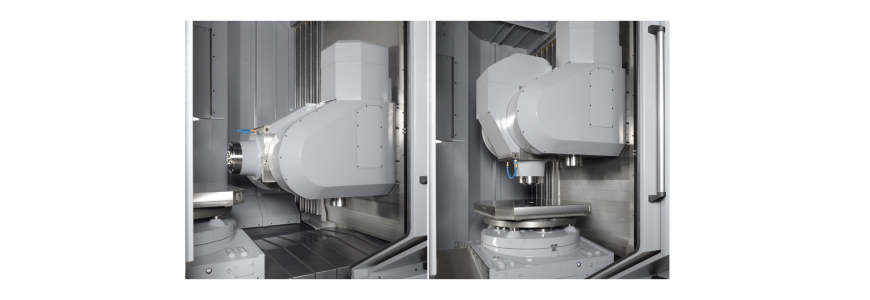

主軸
主軸ヘッドチルドに構造を採用し、ワークへの接近性、視認性を向上させことで、作業者に対して操作性が向上。また主軸ヘッドがチルトすることで、立/横の主軸位置で加工が可能となり、加工レイアウトの範囲が広がりました。

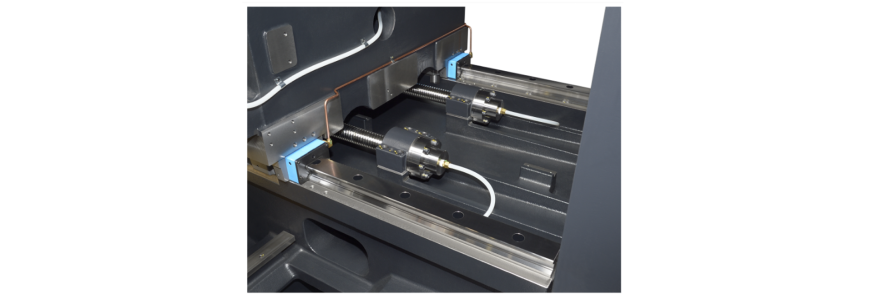

ボールねじ
X・Y軸に大型ツインボールねじによる同期制御駆動方式を採用し、振動を抑え加工品位を向上。さらに、全軸にボールねじ中空冷却とボールねじ熱変位補正（OKK独自補正機能）を標準装備しており、熱変位を抑制し加工精度が向上。
(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
