立形マシニングセンタ
VM/Rシリーズ VM53RⅡ
取り扱い会社名：ニデックオーケーケー株式会社
切削性と精度を徹底追求！ 唯一無二の コストパフォーマンス機
ベストセラー機を更新！！本体剛性をさらに高め、 ワークへの接近性、メンテナンス性、使いやすさをUP。 各送り案内面は精度と剛性に優れた角形すべりガイドを踏襲。 金型、一般部品加工からチタン等の難削材部品の加工まで対応します。
製品データ
基本情報
各軸移動量（X/Y/Z) | 1050/530/510mm |
|---|---|
テーブル寸法 | 1050x560（OP：1260x560）mm |
テーブル最大積載重量 | 800kg |
早送り速度 | XY：30m/min Z：20m/min |
主軸回転速度 | No. 40：8000(OP：14000,20000)min-1、 No. 50：8000(OP：12000)min- |
主軸テーパ | No. 40 / No. 50 (2面拘束工具) |
工具本数 | 30 (OP: 40) |
各軸移動量（X/Y/Z) | 1050/530/510mm | テーブル寸法 | 1050x560（OP：1260x560）mm |
|---|---|---|---|
テーブル最大積載重量 | 800kg | 早送り速度 | XY：30m/min Z：20m/min |
主軸回転速度 | No. 40：8000(OP：14000,20000)min-1、 No. 50：8000(OP：12000)min- | 主軸テーパ | No. 40 / No. 50 (2面拘束工具) |
工具本数 | 30 (OP: 40) |
(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
製品の特長

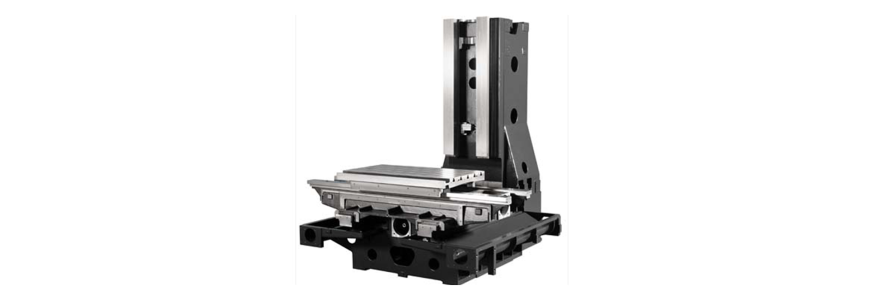

コラム基部
コラム基部をテーパ形状に変更、幅を50％UP。本体の随所を高剛性箱型構造にし、ダイヤゴナルリブ（三角リブ構造）を適正配置することで剛性アップと吸振性が向上。各摺動面は頑丈な角形すべりガイドとの相乗効果でスムーズな切削と高品位な仕上がり面を実現。

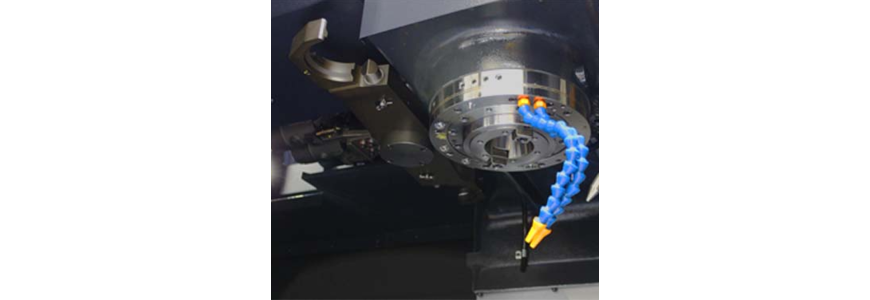

主軸
定評のあるOKK独自のカム式高速同期工具交換装置（OKK特許）の採用で、安定した工具交換と抜群の耐久性を実現。２面拘束主軸を標準装備し、最大ツール長も380mmまで対応。ギア主軸ではヘッド前面にも冷却油循環回路を追加し温度上昇を14％抑制。

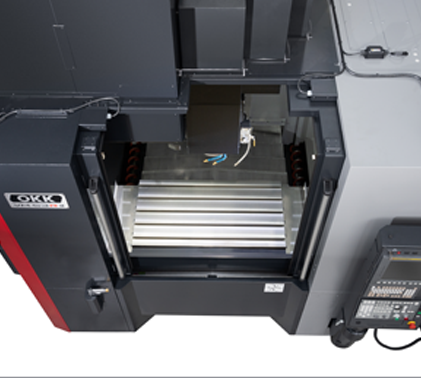

テーブル
カバー前面から主軸までの距離を770mm、テーブルまでの高さを920mmと、接近性を改善。扉は天井部まで開口、従来機にあった上部の扉レールを廃止し、より操作性が向上。
