A/D変換器はMPスケールと組合せて使用し、機械の位置を高精度に検出し、検出した位置をNC装置や位置決め装置へフィードバックする装置です。
特長
【K】はKタイプの特長で、【J】はJタイプの特長です。
1.高分解能／高速
ロータリ：0.00005度検出で10,000min-1【K】【J】
リニア ：0.01μm検出で3,600m/min-1【K】
2.各社のNCに接続対応【K】【J】
三菱CNC、FANUC、SIEMENS、三菱シーケンサに接続可能です。
3.輸出対応【K】【J】
CE規格を取得し、JタイプはUL規格に対応
4.絶対値検出【K】【J】
モータに付属の絶対値エンコーダとMPスケールのオフセット機能を組み合わせて絶対値検出が可能です。
5.省外形【K】
KタイプA/D変換器は、Jタイプに比べて容積1/8
6.省エネ【K】
KタイプA/D変換器は、NCの5V電源が使用可能で、AC100Vの接続不要
7.内挿精度自動補正【K】
内挿誤差を自動で測定し補正を実施
型式名

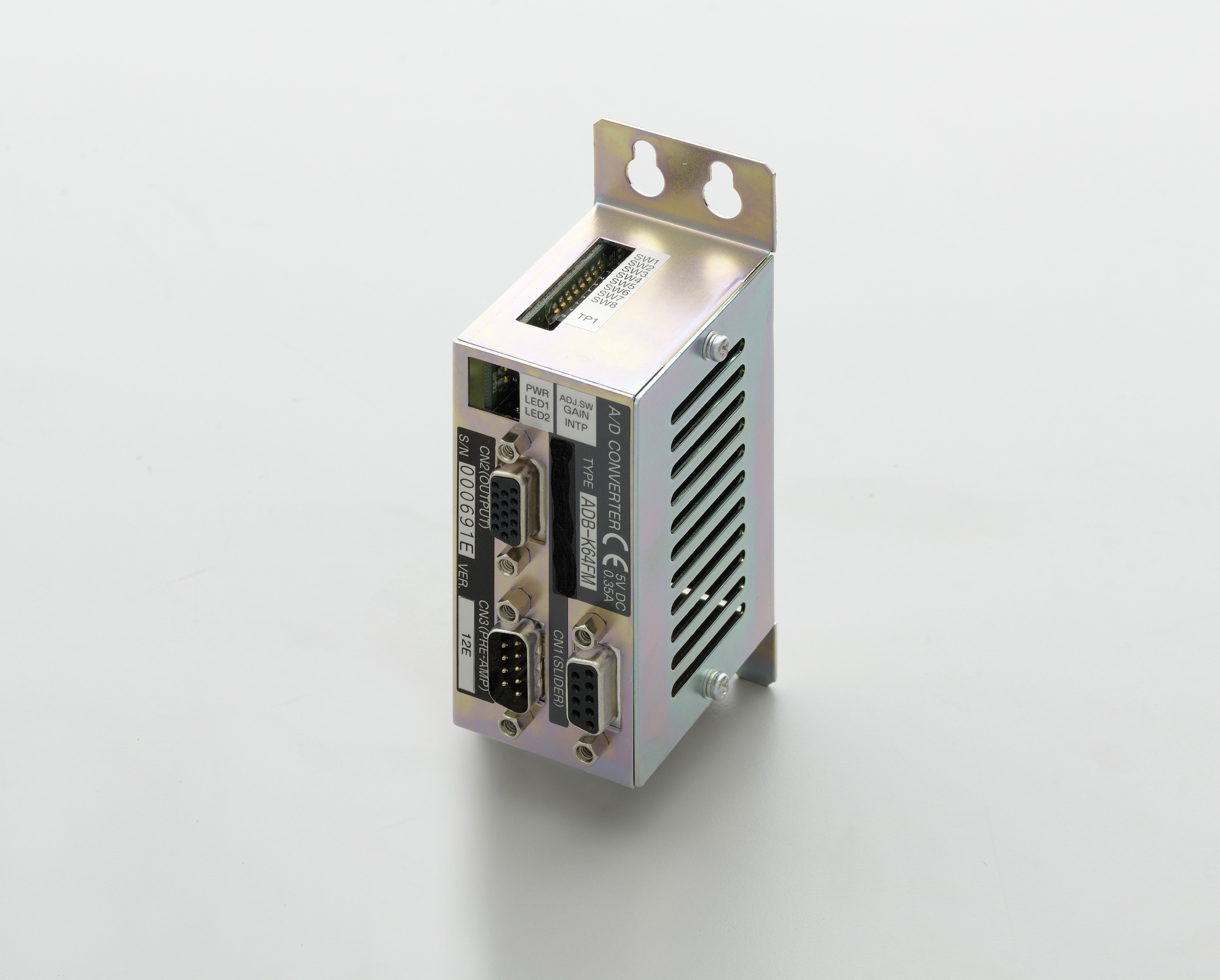

KタイプA/D変換器
JタイプA/D変換器
プリアンプ
A/D変換器
| シリーズ | 型式 | Linear / Rotary | 対応スケール | 絶対値 |
|---|---|---|---|---|
| Kタイプ | ADB-K70シリーズ | Rotary | MPRZ | ○ |
| ADB-K60シリーズ | Rotary | MPI | ○ ※1 | |
| ADB-K64シリーズ | Linear | MPLC,MPS、MPLN MPLZ | ○ ※1 | |
| ADB-K54シリーズ | Linear | MPLZ | ○ | |
| Jタイプ | ADB-20J10 | Linear / Rotary | MPI&MPLC, MPLN, MPS | ○ ※1 |
| ADB-20J14 | Linear | MPS | ○ ※1 | |
| ADB-20J16 | Rotary | MPCI or MPCIF | ○ ※2 | |
| ADB-20J23 | ○ ※2 | |||
| ADB-20J24 | ○ ※2 | |||
| ADB-20J30 | Linear / Rotary | MPI&MPLC、MPLN、MPS | ||
| ADB-20J64 | Linear | MPS | ○ ※1 | |
| ADB-20J82 | Rotary | MPRZ | ○ |
| シリーズ | 型式 | 対応NC | 出力仕様 | 備考 | |||
|---|---|---|---|---|---|---|---|
| Mitsubishi CNC | FANUC | SIEMENS | SSI | ||||
| Kタイプ | ADB-K70M | ○ | シリアルI/F | DDモータや回転軸 | |||
| ADB-K70F | ○ | ||||||
| ADB-K70S | ○ | ○ | |||||
| ADB-K60M | ○ | 回転軸 | |||||
| ADB-K60F | ○ | ||||||
| ADB-K64FM | ○ | ○ | 小型機と一般機械用の直線軸 | ||||
| ADB-K54S | ○ | ○ | 海外での絶対値の直線軸 | ||||
| Jタイプ | ADB-20J10 | ○ | ○ | ○ | A/B/Z相 Pulse | 回転軸と小型機の直線軸 | |
| ADB-20J14 | ○ | ○ | ○ | 長ストロークの直線軸 | |||
| ADB-20J16 | ○ | ○ | ○ | 旋盤 主軸・C軸 | |||
| ADB-20J23 | ○ | シリアルI/F | |||||
| ADB-20J24 | ○ | ||||||
| ADB-20J30 | ○ | A/B/Z相 Analog | アナログ出力対応 | ||||
| ADB-20J64 | ○ | ○ | シリアルI/F | 長ストロークの直線軸 | |||
| ADB-20J82 | 安川電機ΣV & Σ7 ※4 | ||||||
※1：FANUCとMITSUBISHI CNCの時は、送りモータに取付いている絶対値エンコーダと組合せて絶対値検出が可能です。
※2：Z相がスケール1回転に1回出力されます。
※3：掲載している仕様および寸法は予告なく変更となる場合がありますので、あらかじめご了承ください
製品をご使用に当たっては、最新の仕様書や取扱説明書を確認してください。
※4：安川ΣVとΣ7はDDモータの時のみです。
プリアンプ
| スケール形式 | A/D変換器の型式 | プリアンプ型式 |
|---|---|---|
| MPSシリーズ | ADB-K64FM | ADP-20J14 |
| ADB-20J10,ADB-20J14, ADB-20J30,ADB-20J64 | ADP-20J10 |
仕様
| 項目 | A/D変換器 Kタイプ ADB-K** | A/D変換器 Jタイプ ADB-20J** | プリアンプ ADP-20J** |
|---|---|---|---|
| 使用温度範囲 | 0℃～+55℃ | 0℃～+55℃ | 0℃～+55℃ |
| 電源 | 5V±10％ 0.35A | AC100～240V±10％、40VA 50/60Hz | - |
| 質量 | 0.15kg/ADB-K60*、ADB-K70* 0.21kg/ADB-K54*、ADB-K64* | 0.9kg | 0.3kg |
| 耐振動 | 加速度3G,10～55Hz 注）DINレールは除く | 加速度3G、10～55Hz | - |
