アブソリュートタイプ

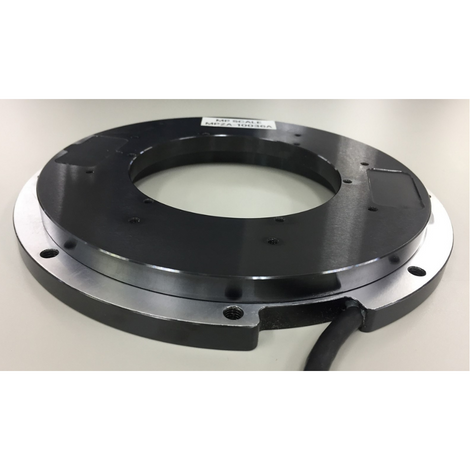

MPZAシリーズ（A／D変換器内臓）
取り扱い会社名：ニデックマシンツール株式会社
MPZAシリーズは、従来のA/D変換器は必要とせず、直接NC装置に接続できる絶対値回転角度検出器です。
特長
用途
DDモータの位置検出器
超精密回転テーブル
仕様
MPZAシリーズ （A/D変換器内蔵型 絶対値高精度ロータリMPスケール）の仕様は以下のとおりです。
| スケール型式 | 精度 ※1 | 質量 ※2 | ポール数 ※3 | 目盛ピッチ | 出力信号 | 分解能 | 最高回転数 |
|---|---|---|---|---|---|---|---|
| MPZA-2024A-23bit-* | 5秒 | 1.2kg | 240 | 3度 | シリアルI/F | 223/rev (0.043×10-3度) | 10,000min-1 |
| MPZA-10036A-23bit-* | 4秒 | 2.7kg | 360 | 2度 |
（注）＊は接続仕様を表す。M：三菱CNC、F：FANUC、S：SSI(SIEMENS）
※1：スケール1回転の精度(秒p-p)を示し、内挿精度は含みません。
※2：質量に配線は含みません。
※3：ポール数は、スケールのパターン数です。
取付例
1．DDモータ 2．テーブルの上面 3．テーブルの下面
寸法図
