高速ホブ加工事例②

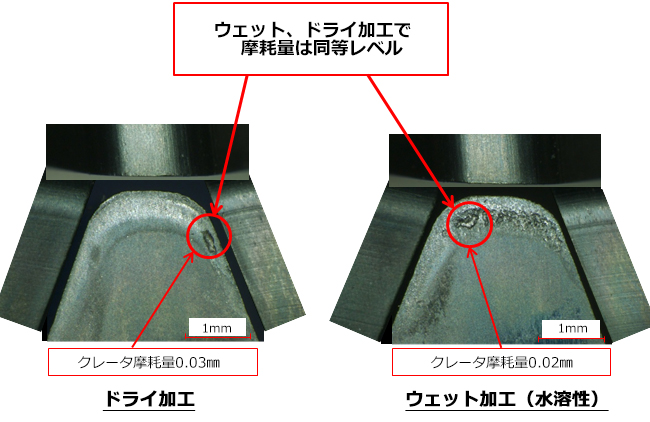

新コ－ティング ＭightyShield Σと、新素材ホブ GRANMET SFとの組み合わせにより、 ・切削速度300m/minを超える加工が可能 ・ウエット＆ドライ加工の両方に対応 （ウエット加工時における刃先熱亀裂の発生なし）
事例 デフリングギヤ用ホブ
ワーク諸元
モジュール 2.7
圧力角 20°
ねじれ角 31° [RH]
歯数 69
歯幅 25 ㎜
材質 SCM420H
ホブ諸元
外径 φ90
口数 4口
溝数 16溝
材質 GRANMET SF
コーティング MightyShield Σ
加工条件
切削速度 350 m/min
送り量 2.3 ㎜/rev
切削液 ドライ/水溶性切削液
ホブシフト ノーシフト
加工数 50 個
切削長 100m
