ナノダイナミックⅡ コーティングブローチのご紹介
耐摩耗性に優れ、寿命アップに寄与するナノダイナミックⅡ コーティングブローチのご紹介です。
特長
- 耐摩耗性に優れた高硬度コーティング膜(硬度Hv3,000)を採用し、寿命アップを実現。
ナノダイナミックⅡ (Hv3,000) ＞ ナノダイナミック (Hv2,500) ＞ TiN (Hv2,000)
特に切れ刃コーナー部の角摩耗対策に有効です。 - 耐熱性に優れたAlCrN系膜を採用し、過酷な条件下でも性能を発揮します。
水溶性クーラントでのブローチ加工等、工具寿命に不利な条件下でも効果を発揮します。

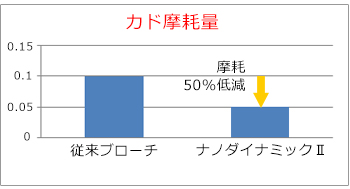

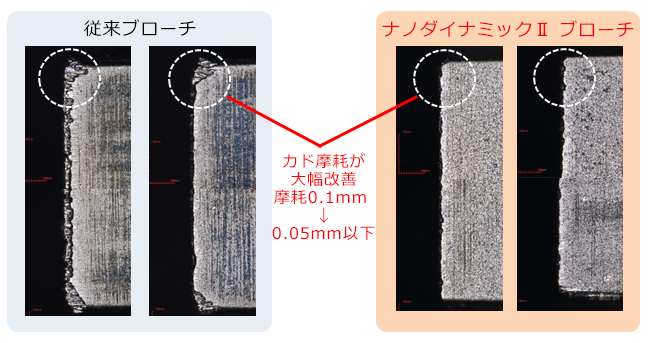

実加工データ
ワーク仕様：m1.25 NT26 SCr420
ブローチ仕様：材質MAC B ＋ ナノダイナミックⅡ
加工条件：切削速度 5ｍ/min 水溶性クーラント
トータル切削長：58.0m
