1-3-4 スイッチトリラクタンスモータ

スイッチトリラクタンスモータ（Switched Reluctance Motor：以下SRM）は、ステータに集中巻ステータ（ 図1.21 ）を、ロータに凸極型珪素鋼板ロータ（ 図1.22 ）をそれぞれ利用します。

SRMは、モータ構造が簡単・堅牢な可変速モータです。

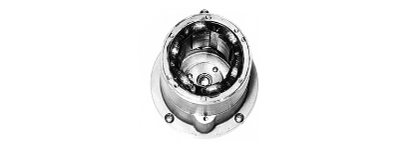

図1.21 集中巻ステータ

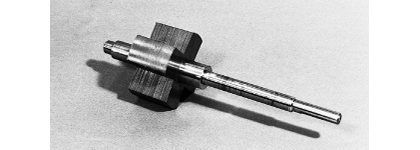

図1.22 凸極型珪素鋼板ロータ
VR型ステッピングモータおよび
スイッチトリラクタンス型モータとして利用される。
