2-2-2 无刷直流马达的构造和用途
内转子式
无刷直流马达包括将磁铁作为转子，放置到内侧，将绕组作为定子，配置到外侧的 内转子式 的型号。
通过 图2.23 进行比较，其与传统的直流马达的构造相反。这种型号的马达与直流马达相比，具有以下特点。
- ・ 旋转轴的惯性力矩小
- ・ 本体可实现小型化
- ・ 散热效果好
但，使用小型磁铁产生强大的磁束密度，则需要使用高性能磁铁。
此外，在定子内侧缠绕多个线圈，与从外侧缠绕线圈相比，会比较困难。因此，内转子式马达虽然小型，但能够实现大输出功率，用于对活动特性要求很高的场合。

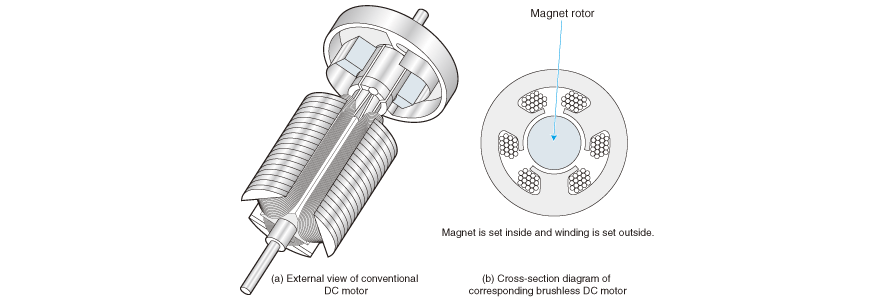

图2.23 从直流马达到无刷直流马达
外转子型
与内转子式马达相反，还有在内侧配置线圈，在外侧配置磁铁，旋转外侧的型号。这种马达称为 外转子型 （ 图2.24 ）。
外转子型与内转子式相比，旋转轴的惯性力矩较大，但无需将磁铁小型化，对缠绕线圈也是较为有利的结构。
外转子型马达可作为硬盘驱动用马达等。
外转子型中也具有将转子扁平化，直接将线圈安装到印刷电路板上，制成薄型马达的结构。
该型号用于软盘的驱动马达及无刷风扇等。

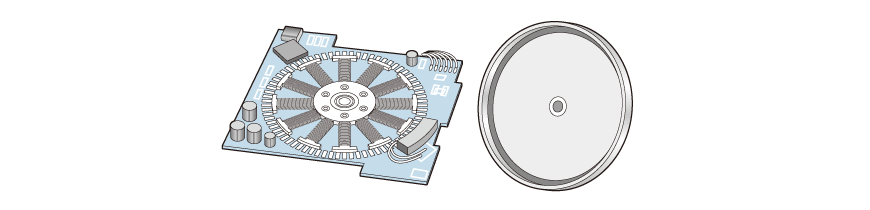

图2.24 外转子型（集中式绕组）
线圈的结构

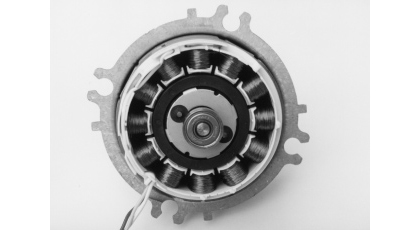

图2.25 内转子式（集中式绕组）
一般的无刷直流马达的线圈数基本上为3的倍数。线圈的绕组方法分为前面出现的 图2.22 所示的分布式绕组和 图2.24 及 图2.25 所示的集中式绕组。
最初还有分布式绕组的马达，现在一般都采用集中式绕组了。
转子磁铁分为N极和S极，如果N和S各有一个，则转子为2极。
NSNS的话，为4极。线圈数和转子磁极越大，也越容易进行精细控制。
伺服马达一般的构成是线圈数为9或12，转子采用约8极。
大型外转子型马达有些产品的磁极和线圈会更多。
