３次元金属積層造形機LAMDA2000 加工事例 ~航空宇宙向け大型サンプル造形~
航空宇宙部品をイメージした大型サンプルを造形しました。 このサンプルの特徴はその大きさです。直径500ｍｍ、高さ250ｍｍの大型部品です。 さらに肉厚1ｍｍという非常に薄い構造、かつ冷却チャネルが配置されている複雑な形状になっています。薄肉の連続積層と、冷却チャネルの交差箇所の積層がこの部品の造形難易度を高くしています。
航空宇宙部品をイメージした大型サンプルを造形しました。

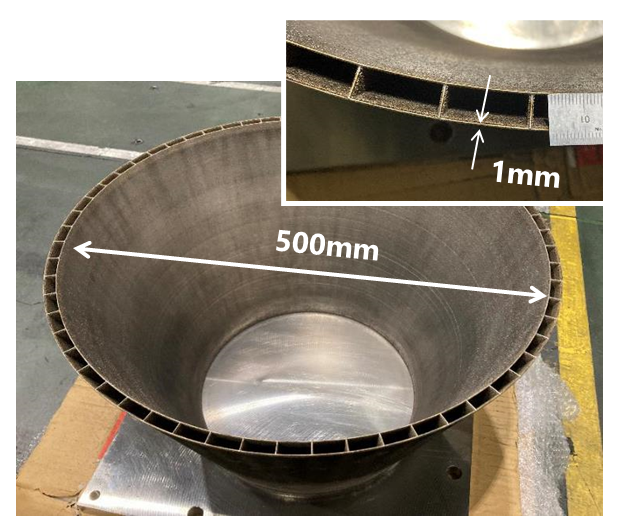

このサンプルの特徴はその大きさです。直径500ｍｍ、高さ250ｍｍの大型部品です。
さらに肉厚1ｍｍという非常に薄い構造、かつ冷却チャネルが配置されている複雑な形状になっています。薄肉の連続積層と、冷却チャネルの交差箇所の積層がこの部品の造形難易度を高くしています。

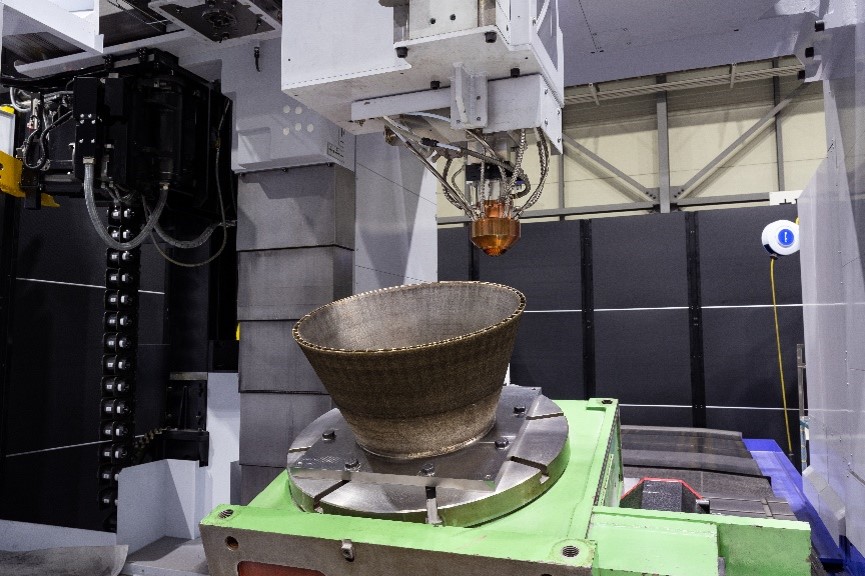

ロケットノズルコーン50%サイズ
- 下Φ300→上Φ500mm
- 高さ 250mm
- 母材 SUS304
- 材料 Inconel718

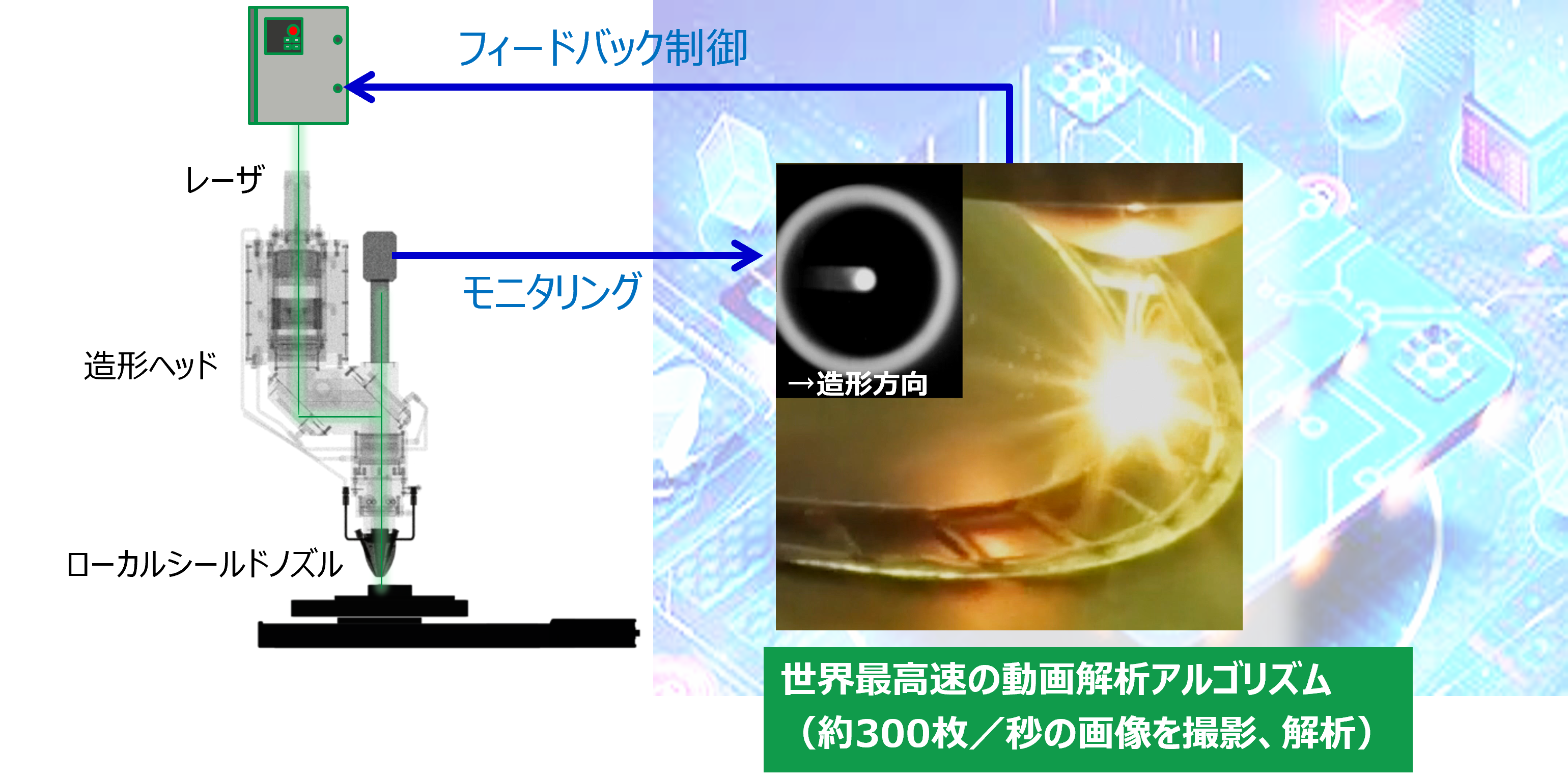

▼独自の『モニタリングフィードバック機能』により課題を解決しました。
造形中のメルトプールを監視することでレーザパワーを最適にコントロールして、薄肉部の過溶融を防ぐことで長時間の安定造形を可能にしました。
加工・接合試作サービス
金属３Dプリンタにおいて、有償で試作サービスを承っております。
お気軽にご相談下さい。
