ホブ新材料 GRANMET SF（グランメット Speed Fine）
耐久性を極めた最高峰の金属
特徴
- 耐熱性(高温硬さ) 、耐摩耗性に優れた新素材
- クレータ摩耗対策に効果絶大
- 超硬ホブ並の切削速度300m/min以上の高能率加工に対応
加工事例 切削速度400m/minギヤ加工
【ワーク諸元】
モジュール2.25
歯数46
圧力角17.5°
捩れ角 23°
材質 SCM415
【ホブ諸元】
3口 16溝
材質 ： GRANMET SF、MACH11
コーティング：スーパードライⅢ
【切削条件】
切削速度 400m/min
アキシャル送り 1.7mm/rev
ドライカット ノーシフト加工数40個

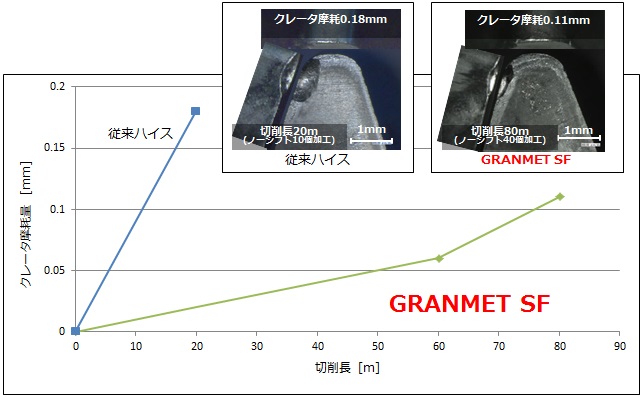

クレータ摩耗対策に効果絶大
切削長 4倍
摩耗 40%低減
