基本的な歯車チャートの読み方
歯車の歯形/歯すじにはそれぞれ3種の基本的な評価方法があります。
それぞれの読み方ついて整理しましたので、ご活用ください。
もっと詳しく学びたい方はこちら
チャート解説

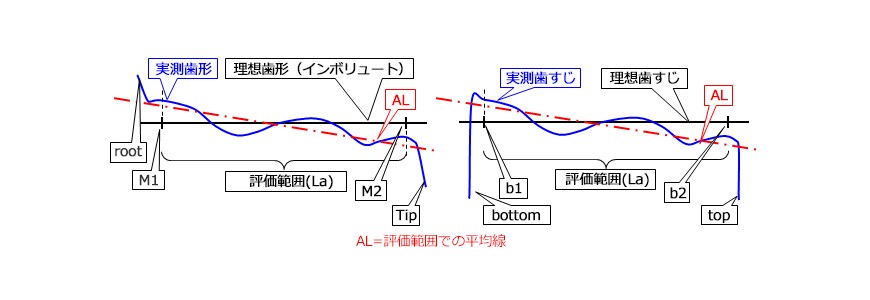

チャート中央の水平の線（黒線）が計算上の理論値（理想歯形・理想歯すじ）です。
歯車チャートでは、理論値からどれだけ差があるかを誤差としてあらわします。
歯形（Profile）
| JIS・ISO | DIN | 概要 | |
|---|---|---|---|
| 歯形勾配誤差 （圧力角誤差） | fHα | fHα | 歯形角度の評価 |
| 全歯形誤差 | Fα | Ff | ねらいなしのインボリュート歯形の評価 |
| 歯形形状誤差 | ffα | ff | うねりの評価 |

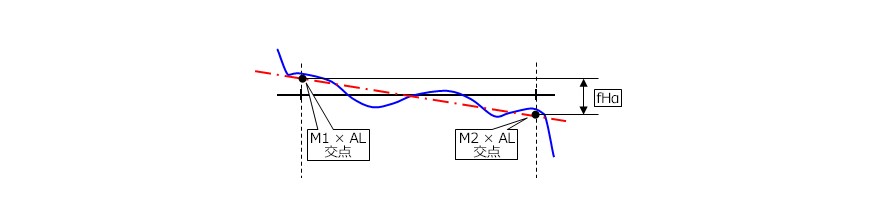

歯形勾配誤差（圧力角誤差）
歯形の角度を評価する項目です。 歯形を近似した直線における、評価開始点と評価終点との差。

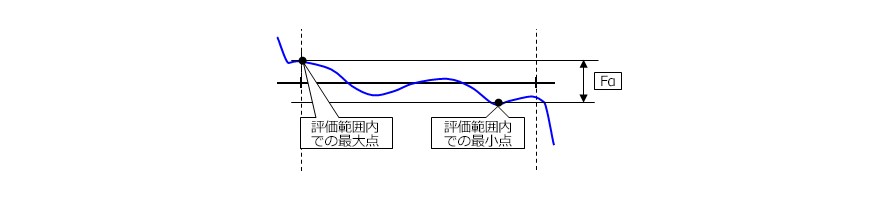

全歯形誤差
ねらいなしのインボリュート歯形を評価する項目です。評価範囲内での最大の点と最小の点との差。
歯形形状誤差
形のうねり具合を評価する項目です。
歯すじ（Lead）
| JIS・ISO | DIN | 概要 | |
|---|---|---|---|
| 歯すじ傾斜誤差 （ねじれ角誤差） | fHβ | fHβ | 歯すじの傾きの評価 |
| 全歯すじ誤差 | Fβ | Fβ | ねらいなしの歯すじの評価 |
| 歯すじ形状誤差 | ffβ | fβf | 歯すじうねりの評価 |

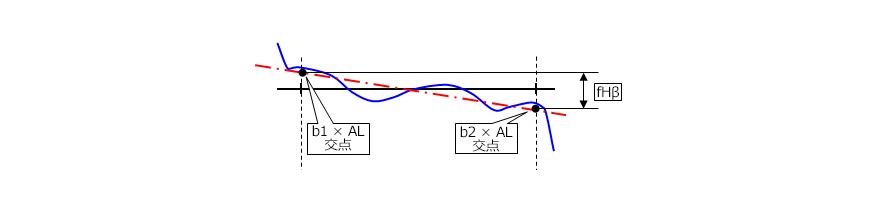

歯すじ傾斜誤差（ねじれ角誤差）
歯すじの傾きを評価する項目です。歯すじを近似した直線における、評価開始点と評価終点との差。

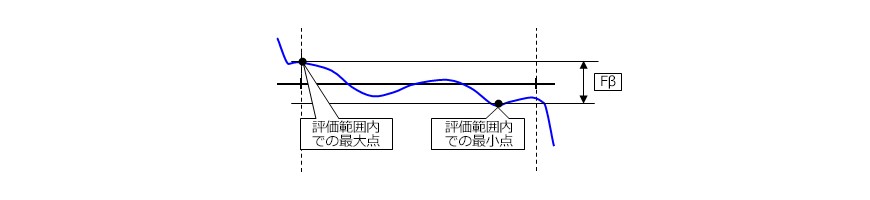

全歯すじ誤差
ねらいなしのインボリュート歯形を評価する項目です。評価範囲内での最大の点と最小の点との差。

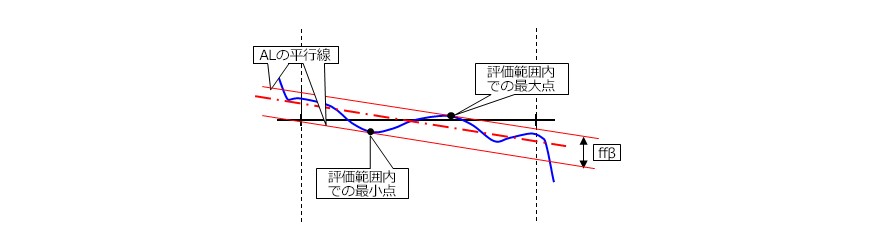

歯すじ形状誤差
歯すじのうねり具合を評価する項目です。
参照：JIS 1702-1 1998 ISO 1328-1 1995 DIN 3961 1978
※JISの表現を優先して表記しています。（一部独自表記含）
