观光电梯系统

将电梯的适用范围大规模扩大的小型电梯驱动系统的实际应用。

NEEDS
想在屋顶上增设无机房的电梯
SOLUTION
实现了能收纳至电梯井内部的小型卷扬机

提供舒适空间的观光电梯

近年来,在市街里随处可以见到观光电梯。有的设置在车站站台和广场,与以往的电梯相比通透易见,不会让人有压迫感。另外,也不会让电梯使用者有一种闭塞感,能够提供舒适的空间。同时,由于可以看到电梯内部,使摄像头和保安的监控更为有效,在安全方面也具有优势。甚至最近还被广泛用于具有纪念性的建筑中,全球有许多独具匠心的高楼以及具有历史渊源的建筑在翻新整修中都使用了观光电梯。为了实现像这样集众多特点和优点于一身的观光电梯,需要融入许多的技术。

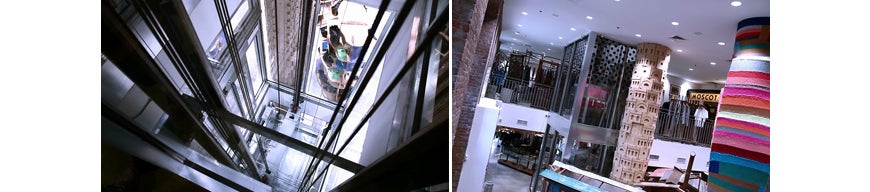

不仅具有设计感,且易于监视,安全性也能得到保障的观光电梯

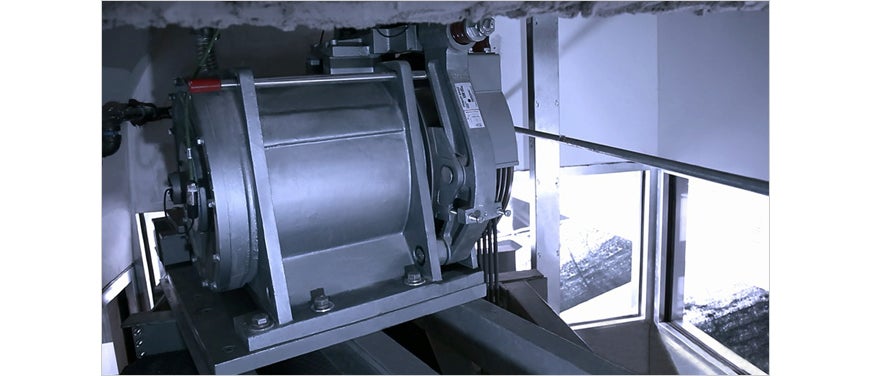

凭借小型交流永磁电机+无齿轮卷扬机实现小型化,也无需机房

例如,在一些历史久远的高层建筑内安装观光电梯时,经常会遇到无法在屋顶上设置电梯专用机房的情况。这时,由Nidec KINETEK公司为电梯研制的内置交流永磁电机的无齿轮卷扬机就派上用场了。由于使用了稀土磁铁,它既具有能充分驱动卷扬机的转矩,又可以将电机小型化。由于不需要减速齿轮,可以使卷扬机整体小型化且屋顶无需设置机房,即可在电梯井(电梯的升降通路)内部设置卷扬机。另外,使用钢带代替以往的钢丝绳,这个创意也有助于实现电梯的小型化。根据美国机械工程师学会(ASME)的电梯标准,上卷滑轮的直径必须是钢丝绳直径的40倍以上。钢丝绳直径为12.7mm时,滑轮直径要达到508mm。将钢丝绳替换成薄钢带既符合标准又可以实现滑轮的小型化,可确保必要的最大承重及上卷时所需的摩擦力。

卷扬机整体被小型化,因此无需机房,具有历史渊源的高楼也无需改变外观即可安装电梯
