エキゾーストマニホールド金型
自動車のエンジンから排出された燃焼ガスが通過する、エキゾーストマニホールド。

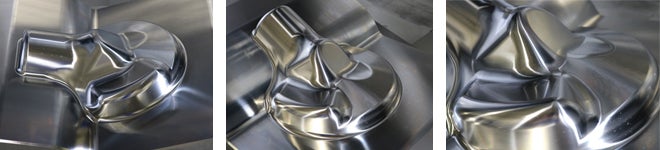

このプレス金型をイメージし、μV5で加工したサンプルをご紹介します。
ワークの基本情報
- 素材：SKD61 HRc50
- 寸法：500.0 ｍｍ Ｘ 400.0 ｍｍＸ 170.0 ｍｍ
荒加工も仕上げ加工も、μV5 一台で
荒加工でφ20mm高送り工具を使用。送り速度・切込み量共に実用的な加工条件に適応可能とした高速主軸で、高能率に切削しました。
また焼入れ後の仕上げ加工では、工具磨耗の少ないCBN工具を使用しています。CBN工具が持つ特性を引き出す30,000min-1の高速回転で加工することにより、高い加工効率と良質な面品位を両立しました。
加工条件 抜粋
| 加工工程 | 工具 | 送り速度 F mm/min | 回転数 S min-1 | 最大ピック量 mm | |
|---|---|---|---|---|---|
| 大荒加工 | D20 R2 高送りカッタ | F 7,000 | 2,870 | 0.5（軸方向） 10.0（径方向） | 全体等高線 大荒加工 |
| 仕上げ 金型合わせ面加工 | R5 CBN ボールエンドミル | F 1,800 | 30,000 | 0.14 | 走査線加工 |
| 仕上 製品面加工 | R3 CBN ボールエンドミル | F 1,080 | 30,000 | 0.07 | 走査線加工 等高線加工 |
