5軸機による4種の加工法

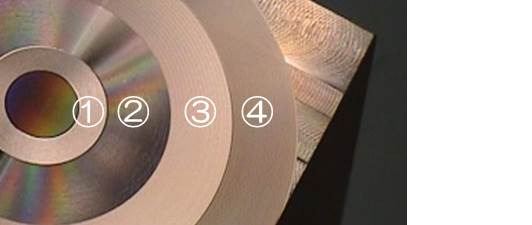

小型精密加工機μV1-5X(5軸）の傾斜・回転軸を活用し、異なった加工法による「面粗さ」を比較しました。
銅材（40 × 40 × 30 mm）の加工法と加工条件
ワーク姿勢0°平面に対しC軸静止(左)とC軸回転(右)
| 加工法 |  |
 |
|---|---|---|
| 加工面 |  |
 |
| 面粗さ |
Ra 0.452μm |
Ra 0.152μm |
| 特徴 |
標準3軸加工 |
シェーピング加工 (ヘール加工) |
| 使用工具 | R1超硬ボールエンドミル | 単結晶ダイヤモンドバイト |
|
主軸回転速度 |
40,000min⁻1 | 主軸割出し（無回転） |
| 送り速度 | 3,200mm/min | 15,000mm/min |
| ピック量 | 0.08mm | 0.009mm |
| 加工方法 | 円弧加工 | シェーピング加工 |
| ワーク姿勢 | 0°平面 | 0°平面 |
| C軸静止 | C軸連続回転 (40min-1) |
ワーク姿勢B軸45°傾斜に対しC軸静止(左)とC軸回転(右)
| 加工法 |  |
 |
|---|---|---|
| 加工面 |  |
 |
| 面粗さ |
Ra 0.346μm
|
Ra 0.318μm
|
| 特徴 |
ボールエンドミル加工で工具の先端を外した部分での加工。①に対して面粗度25%向上。 |
ボールエンドミル加工で工具の先端を外した部分での加工。工具回転機能を利用し、理想的な切削速度加工で①に対して、面粗度30%向上。 |
| 使用工具 | R1超硬ボールエンドミル | |
|
主軸回転速度 |
40,000min⁻1 | |
| 送り速度 | 3,200mm/min | 10,720mm/min |
| ピック量 | 0.08mm | 0.008mm |
| 加工方法 | 円弧加工 | ピック方向へ送り加工 |
| ワーク姿勢 | B軸 45°傾斜 | B軸 45°傾斜 |
| C軸静止 | C軸連続回転 (28min-1) | |
総評
同じボールエンドミル加工でも、「工具の先端部を避ける」「機械要素の軸数を減らす」といった方法で面粗さが抑えられます。
さらに面粗さを抑えたい場合には、シェーピング加工をご検討いただくとよいでしょう。
