小モジュール工具

小モジュール工具専用新コーティング MightyShield μ

μ コ－ティングの特長

• 高精度が要求される、精密小モジュール工具専用に開発した、被削材の歯形誤差に影響を与えない薄膜で均一なコーティング
• 耐摩耗性に優れた高硬度コーティング膜を採用（Hv 4,000）

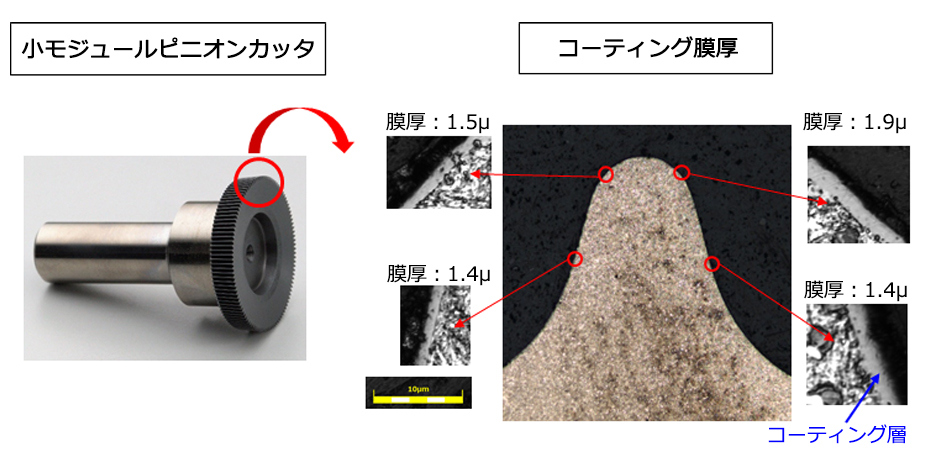

コーティングの膜厚が2μm以下で
カッタの歯先・歯元の膜厚のバラツキが1μm以下の高精度を実現

注）カッタ形状によっては、コ－ティング処理ができない場合もございます。事前に 弊社までご相談ください。


小モジュール工具専用新コーティング
MightyShield μ(PDF)

小モジュール用工具の紹介

ワーク歯形

• 波動減速機用特殊歯形
• インボリュート歯形
• ボール歯形

加工用途

• シェーパ加工
• スカイビング加工

工具仕様

最適な炭化物粒径による高靭性・高耐摩耗性の工具材　MX-1

微細加工に特化したコーティング　MightyShield μ(ミクロス)※1
※1 小モジュール用に開発した新コーティング
　　コーティングによる工具の歯形くずれが最小となるよう、高硬度膜(HV4000)が平滑かつ均一となる処理を実施


ロボット用精密減速機メーカ様にご採用頂いております。

ワーク形状・精度を連絡頂ければ詳細検討を致します。


小モジュール用工具の紹介(PDF)
