MX-1材のピニオンカッタ適用事例
MX-1材の特徴
粉末ハイスの高靭性を備え、溶解ハイスの高耐摩耗性を有する万能材料
| 材質 | 耐摩耗性 | 高温硬さ | 耐チッピング性 | 特徴 |
|---|---|---|---|---|
| MAC B |  | |  |  炭化物が微細なため 溶解ハイスと比較すると耐摩耗性に劣るが、靱性が高い |
| MAC D | | | | |
| MAC L | | | | |
| MX-1 |  | | |  炭化物を均一に分散させたまま溶解ハイス並の大きさを実現 |

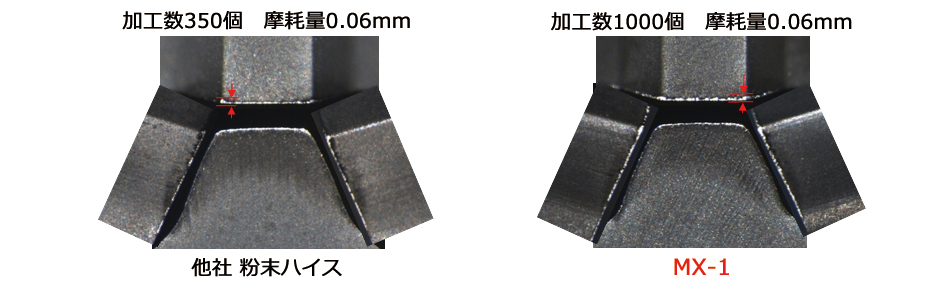

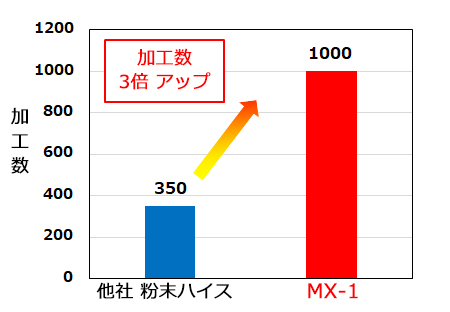

加工事例
| ワーク諸元 | m1.3 PA30° SPUR NT30 材質 浸炭鋼 |
|---|---|
| カッタ諸元 | 外径φ30 NT20 材質 MX-1 コ－ティングスーパ－ドライ |
| 切削条件 | ストロ－ク数 850/920 str/min 円周送り 1.5/0.50 mm/str Ra送り 0.020/0.012 mm/str |
