ギヤシェ－パ加工の高速加工・円周高送りの効果
従来加工法
従来の加工法では角部に負荷が集中
逆サイドは薄くて長い切粉で摩耗し易い
円周高送り
円周高送りでは切粉が厚く分断されている

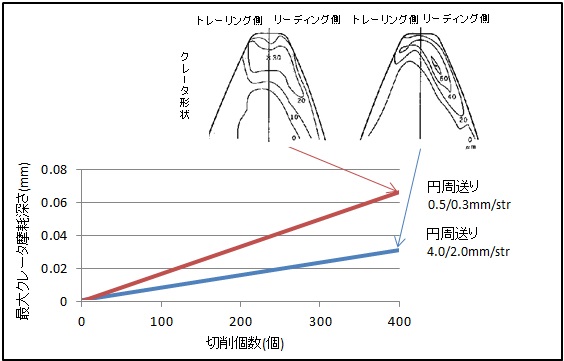

工具寿命に及ぼす影響
【歯車諸元】
モジュール：2.25
歯数：27
ねじれ角：31.5°
歯幅：15
材質：SCM415
【カッタ諸元】
歯数：57
MACB コーティング付
【加工条件】
ストローク速度 str/min 800/1200
Rd送り mm/str 0.02/0.01
円周送り mm/str
従来条件 : 0.5/0.3
高送り条件: 4.0/2.0

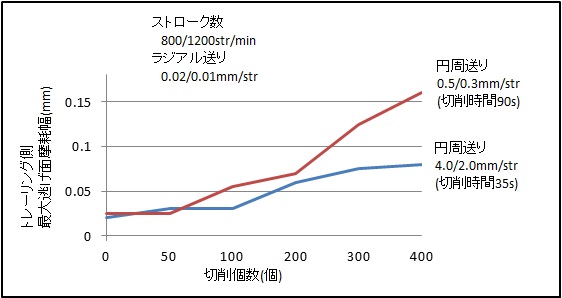

工具摩耗と切削個数との関係
注意点：後加工が無く、送り目が問題なる時は、仕上げ送りは落とす必要があります。
シェービングで仕上げる場合は、送り目は問題になりませんが、お客様のご判断になります。
