靱性を強化した新鋼種 「MACH13」
新鋼種 MACH13の特徴
- ソルト熱処理採用により 、耐摩耗性＆耐チッピング性（靭性）を改善
- シャープな切れ刃エッジ持続により、被削歯車の加工面粗さを改善
- コーティングとの密着力強化により、工具摩耗を低減
耐チッピング性改善
| 一般的な熱処理後のハイス組織 | ソルト熱処理後のハイス組織 |
|---|---|
 |  |
| 素地境界（結晶粒界）に炭化物が析出 → 素地どうしの結合力が弱く欠けやすい 炭化物が素地に固溶せず耐摩耗性が低下 | 素地境界に炭化物が析出しない → 素地どうしの結合力が強く欠けにくい 炭化物が素地に固溶し耐摩耗性が向上 |
加工面粗さ改善
【ワーク諸元】
モジュール3
歯数18
圧力角18°
捩れ角 30°
【加工条件】
V=150m/min
f=1.0mm/rev
クライム1回切り
ドライカット
他社製ホブによる被削歯車の加工歯面
新鋼種MACH13 ホブによる被削歯車の加工歯面

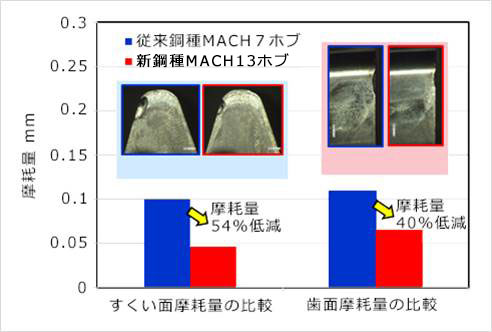

工具摩耗の低減事例
【ワーク諸元】
モジュール 2.25
圧力角 17.5°
歯数 46 捩れ角 23°
材質 SCM415
【ホブ諸元】
3口 16溝
ホブ材質 MACH7／MACH13
スーパードライⅢコート
【切削条件】
切削速度 300m/min
アキシャル送り 2.4mm/rev
クライム ／ ドライカット
切削長 60m （ノーシフト加工）
