当社子会社による横形 5 軸マシニングセンタ「HX500」の発売について

ニデックグループのニデックオーケーケー株式会社（以下、当社）は、新型横形 5 軸マシニングセンタ「HX500」を 9 月 22 日に発売します。

本製品は、航空機部品や電気自動車、ロボットなど高精度かつ複雑化する部品の高能率加工ニーズに応えて開発しました。当社製品の伝統である高剛性の本体構造に加え、高速性を追求したダイレクトドライブモータ駆動の高速 2 軸テーブルや、高速 ATC*1 を搭載することで、サイクルタイムの短縮を実現しています。また、加工精度に影響を与える切粉対策には、テーブルの反転(逆さ吊り)機構を採用。切粉を直接センタートラフへ落下させ、速やかに排出することで、長時間の連続加工を可能にしました。パレットサイズは□500 ㎜でありながら、クラス最小*2の設置スペースを実現したコンパクト性も特長です。
HX500 は、9 月 22 日から 26 日までドイツで開催される欧州国際工作機械見本市（EMO2025）に出展し、全世界に向けて販売を開始します。

本展示会では、産業用ロボットや注目を集めるヒューマノイドロボットなど多様な先進アプリケーションに対応した波動歯車減速機や、世界中の主要モータに適用可能な“ABLE シリーズ（遊星減速機）”を活用した昇降駆動や改札機など身近な機械の動きを支える技術も展示します。
当社は、世界の製造業の発展に貢献する減速機の提供を今後も進めてまいります。

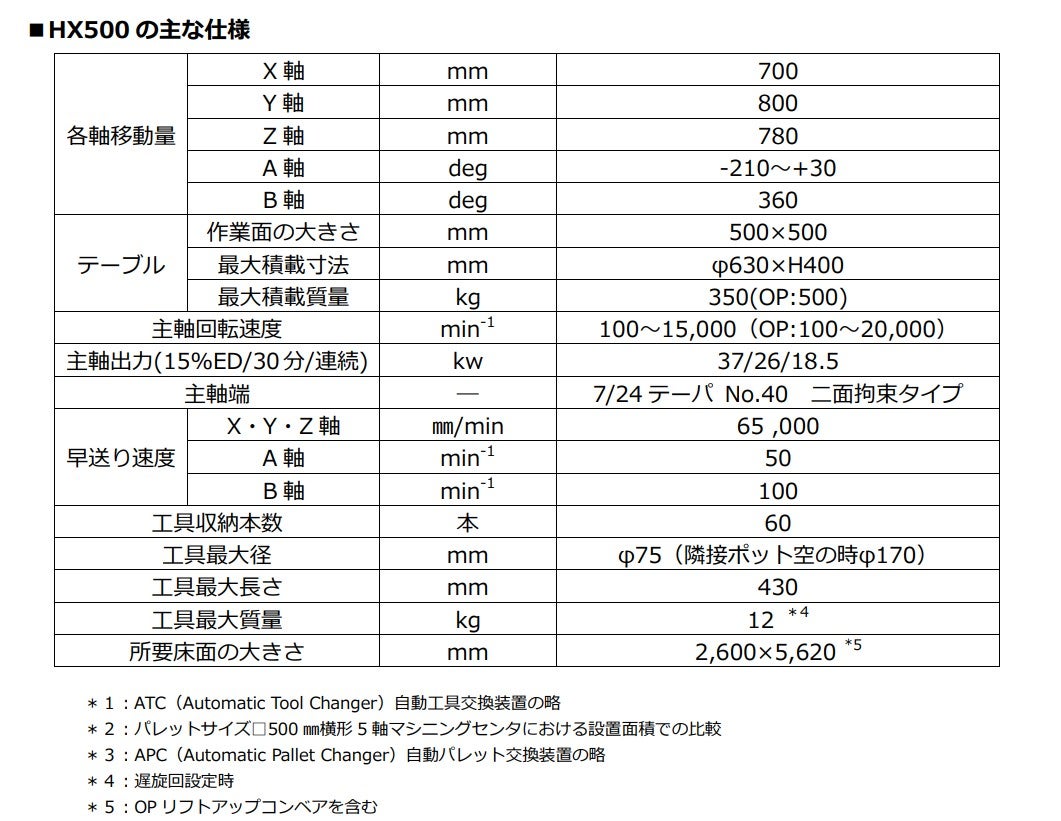

■HX500 の主な特長
高速・高精度加工を実現する高剛性
強固な本体構造に加えて、トラ二オンテーブルをデュアルディスククランプ方式でしっかり固定。
A 軸(傾斜)と B 軸(旋回)にダイレクトドライブモータ、Z 軸にツイン駆動軸を採用し、X･Y･Z 軸の各軸早送り速度 65m/min、A 軸早送り回転速度 50min-1、B 軸早送り回転数 100min-1 と高速送りを実現。高速 ATC で非切削時間を大幅に短縮するとともに、最高回転速度 15,000min⁻¹の主軸による高速加工で、トータルでのサイクルタイム短縮を図っています。

抜群の切粉排出性で加工精度を徹底サポート
フラット部のない傾斜カバーとクーラントによる切粉流しで、切粉をセンタートラフに誘導し堆積を防止。また、A 軸旋回範囲を -210°～+30°に拡大して、ワークを反転させた状態での連続加工も可能にし、切粉排出性の向上で安定した高精度加工を実現します。

クラス最高レベルの省スペースで多様な生産現場に
設置面積わずか約 15 ㎡（2.6×5.62m）のクラス最高水準のコンパクト化を実現。狭小スペースでも効率的なレイアウトが可能で、多様な生産環境に柔軟に対応します。

作業効率を高めるユーザーフレンドリー設計
当社独自の APC*3機構で段取り部のパレット上面高さを 1,050mm に抑え、作業者の負担を軽減。
切粉排出性向上とあわせて、快適な作業環境を実現しています。さらには、機内カメラ（OP）の搭載で加工領域の可視化をサポートします。
メンテナンス面では、機器類の集中配置に加え、操作パネルに表示されるメンテナンスチェック機能を利用することで、作業項目の確認や記録・履歴管理を行うことができ、必要なタイミングに警告やアラームでお知らせします。

環境に優しい省エネ対応
一定時間アイドル状態が続くと自動で省エネモードに切り替わる ECO スリープ機能を搭載。サーボモーターやチップコンベアの電源をオフにし、電力のムダを削減します。また、機内照明には省エネ性、発光効率、寿命効果のある LED ランプを採用。さらには、インバーター制御のオイルクーラーにより、油温変動幅を最小化し、かつ、必要な時にだけ稼働させるため無駄なエネルギー消費を抑えます。

担当窓口：マシニングセンタ事業部 お問い合わせフォーム
