小型・精密モータ｜ブラシレスDCモータ｜モータ
Smart_17S DPシリーズ
取扱い会社名：ニデック株式会社
ブラシレスモータによる長寿命・高効率を実現。
ブラシレスDCモータは、ブラシ付きモータの欠点である整流子、ブラシを不要とし寿命、ノイズ、静音、高効率に優れた省エネな直流駆動のモータです。アウターロータの為、駆動トルクも大きく、低速度性に優れています。回転速度の検知やPWM入力での回転速度の変更が可能です。記載以外にも、カスタマイズでベースプレート形状変更、ピニオンギア追加、シャフト飛び出し方向変更、駆動回路非内蔵型が可能です。
- 特徴：
- 低騒音,低振動,省エネ,長寿命,安定性,環境性能,RoHs対応
- この製品に関するお問い合わせ
- お問い合わせ先
製品データ
基本情報
| 電源種別 | DC |
|---|---|
| サイズ | φ20.5 |
| L寸 | 19.5 mm～ |
| 質量 | 20～20 g |
| 取扱い会社名 | ニデック株式会社 |
| 動作電圧 | 12~12 V |
|---|---|
| 動作電流 | ~1 A |
| 出力 | ~7.2 W |
|---|---|
| トルク | ~4.6 mN・m |
| 停動トルク | 13~13 mN・m |
| 回転速度 | 14800~ min-1 |
| 無負荷回転速度 | 23000~23000 min-1 |
| 瞬時最大トルク | 13~13 mN・m |
| 瞬時最大時許容回転数 | 23000~23000 min-1 |

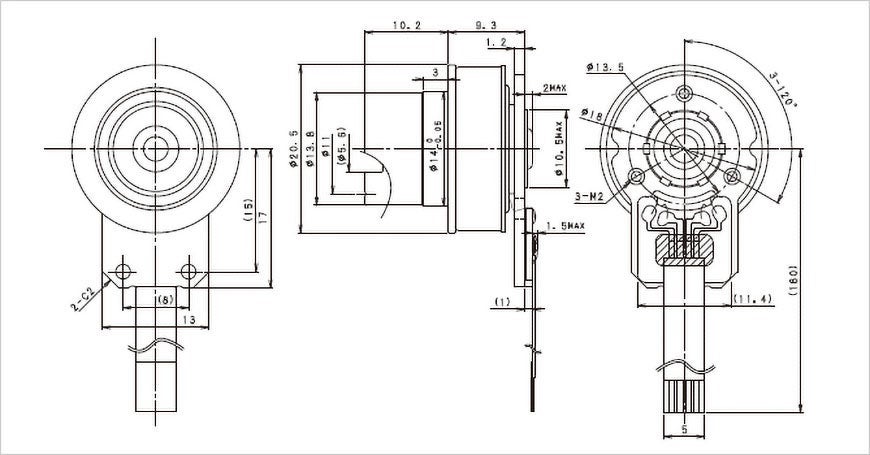

図面

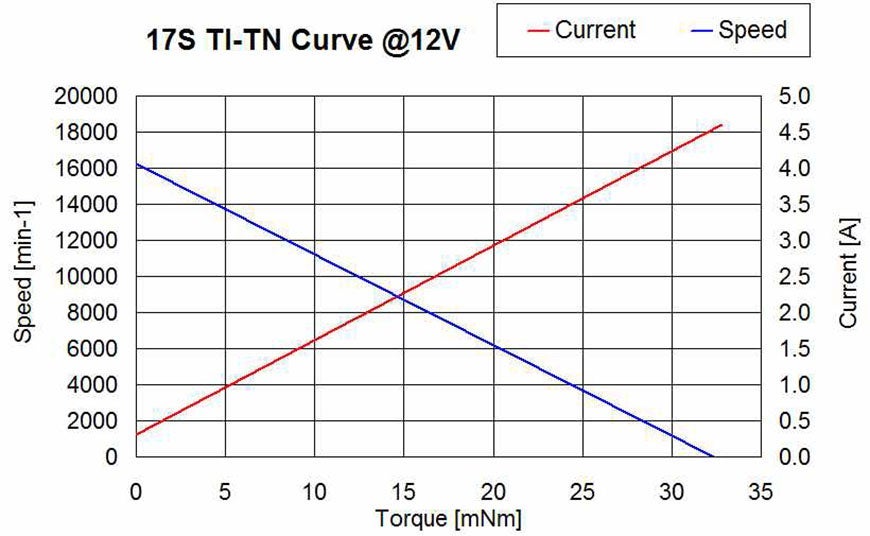

特性グラフ
Maximum noise: 50 max, long life
