2-1-6 鉄心溝のあるDCモータの回転原理まとめ

DCモータのトルクに関して、参考書［1］の解析結果から、次の重要な結論が導かれます。

鉄心溝のあるDCモータのトルク算出でも、見かけ上はBLI則が成立する。

これを別の言葉で説明すれば、モータをエネルギー変換器ととらえると、モータでは、電気エネルギーを直接機械エネルギーに変換する考え方と、電気エネルギーを磁気エネルギーに変換し、さらに機械エネルギーに変換する考え方とがあります。

このどちらの考えを採っても、回転子が１回転する間に取り出せる機械エネルギーは一致するのです。ですから、鉄心のあるDCモータのトルク発生原理を、BLI則で説明してもよいという結論になります。

ただし、ロータの回転位置によるトルクのムラなど、精度の高い検討には、BLI則だけでは不足で、鉄心への磁束集中を考慮した解析が必要です。

この項のまとめ

DCモータに関し、今まで検討してきたことをまとめてみます。

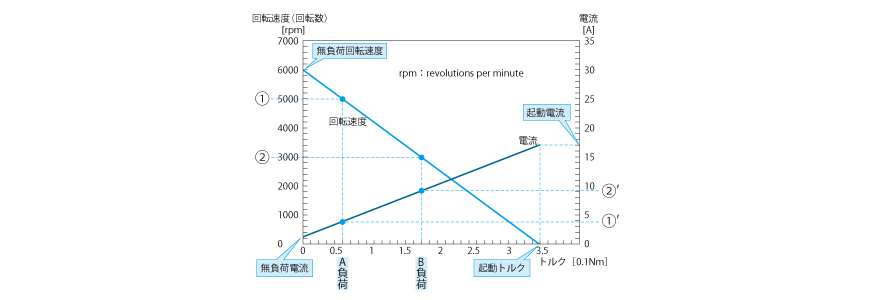

この項の最後に、端子電圧を一定としたときのDCモータの代表的な特性を、図2.21に示します。

図には2つの直線が示されています。

右下がりの直線は、速度の項で説明したように、回転速度とトルクの関係を示しています。

回転速度とトルクの関係を表す右下がりの直線において、左上端が無負荷回転速度、右下端が起動トルクです。

右上がりの直線は、トルクと電流の関係を示したものです。モータには、無負荷回転の時も軸受けやブラシの接触による損失がありますが、それを補正すれば、トルクと電流とは比例関係になっています。

一例として、モータが負荷Aの状態で動作しているとします。モータの回転速度は①、電流は①′です。ここで負荷がBの状態になったとすれば、回転速度は②、電流②′の状態になることがわかります。
